W9725G8KB-25 TR IC DRAM 256MBIT PARALLELA 60WBGA Winbond Electronics

Descrizione generale

Il W9725G8JB è una DDR2 SDRAM da 256 Mbit, organizzata in 8,388,608 parole x 4 banche x 8 bit. Questo dispositivo raggiunge velocità di trasferimento elevate fino a 1066Mb/sec/pin (DDR2-1066) per applicazioni generali.25I e -3Il -18 è conforme alle specifiche DDR2-1066 (7-7-7).I -25/25I sono conformi alle specifiche DDR2-800 (5-5-5) o DDR2-800 (6-6-6) (il grado industriale 25I che è garantito per supportare -40 °C ≤ TCASE ≤ 95 °C)Il -3 è conforme alle specifiche DDR2-667 (5-5-5).

Caratteristiche

• alimentazione elettrica: VDD, VDDQ = 1,8 V ± 0,1 V
• Architettura a doppio tasso di trasmissione: due trasferimenti di dati per ciclo di orologeria
• CAS latency: 3, 4, 5, 6 e 7
• Lunghezza di scatto: 4 e 8
• Sono trasmessi/ricevuti con i dati stroboscopici bidirezionali e differenziali (DQS e DQS)
• allineato sul bordo con i dati di lettura e allineato al centro con i dati di scrittura
• DLL allinea le transizioni DQ e DQS con l'orologio
• Input di orologeria differenziale (CLK e CLK)
• Maschere di dati (DM) per la scrittura dei dati.
• I comandi inseriti su ciascun bordo positivo CLK, dati e maschera di dati sono riferiti a entrambi i bordi di DQS
• La latenza additiva programmabile CAS pubblicata supportata per rendere l'efficienza del bus di comando e dati
• Lettura di latenza = latenza aggiuntiva più latenza CAS (RL = AL + CL)
• regolazione dell'impedenza off-chip-driver (OCD) e on-die-termination (ODT) per una migliore qualità del segnale
• Funzione di prericarica automatica per le scatti di lettura e scrittura
• modalità di aggiornamento automatico e autoaggiornamento
• Disattivazione di carica e disattivazione attiva
• Scrivere la maschera dei dati
• Scrivere latenza = leggere latenza - 1 (WL = RL - 1)
• Interfaccia: SSTL_18

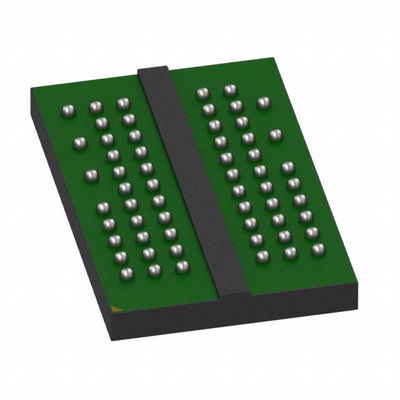

• Confezionato in WBGA 60 Ball (8X12.5 mm2), con materiali privi di piombo e conformi alla RoHS
