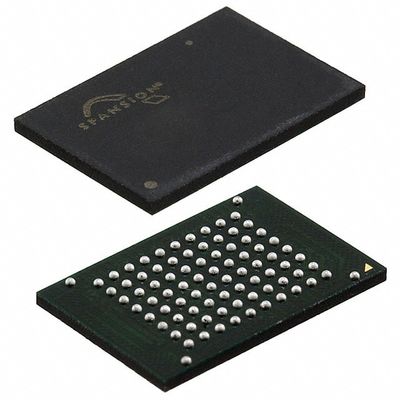

S29WS064RABBHW010 IC FLASH 64MBIT PARALLEL 84FBGA Cypress Semiconductor Corp.

Descrizione generale

Gli Spansion S29WS256/128/064N sono prodotti MirrorbitTM Flash fabbricati sulla tecnologia di processo a 110 nm.Questi dispositivi flash in modalità burst sono in grado di eseguire operazioni di lettura e scrittura simultanee con latenza zero su due banche separate utilizzando dati e pin di indirizzo separatiQuesti prodotti possono funzionare fino a 80 MHz e utilizzano un singolo VCC da 1,7 V a 1,95 V che li rende ideali per le attuali applicazioni wireless esigenti che richiedono una maggiore densità.migliori prestazioni e minore consumo energetico.

Caratteristiche distintive

■ lettura/programmazione/cancellazione singola a 1,8 V (1,70­1,95 V)
■ Tecnologia MirrorBitTM a 110 nm
■ Operazione di lettura/scrittura simultanea a zero
latenza
■ Buffer di scrittura da 32 parole
■ Architettura a sedici banchi composta da 16/8/4
Codici per WS256N/128N/064N, rispettivamente
■ quattro settori di 16 Kword sia in alto che in basso
matrice di memoria
■ 254/126/62 64 settori Kword (WS256N/128N/
064N)
■ modalità di lettura a scatto programmabili
️ lineare per 32, 16 o 8 parole lineare letto con o
senza avvolgimento
Modulo di lettura sequenziale
■ SecSiTM (Secured Silicon)
di 128 parole ciascuna per fabbrica e cliente
■ conservazione dei dati per 20 anni (tipico)
■ Endurance in bicicletta: 100.000 cicli per settore
(tipico)
■ L'uscita RDY indica i dati disponibili per il sistema
■ Set di comando compatibile con JEDEC (42.4)
standard
■ Protezione hardware (WP#) della parte superiore e inferiore
Settori
■ Configurazione a doppio settore di stiva (alto e basso)
■ pacchetti offerti
WS064N: FBGA a 80 palline (7 mm x 9 mm)
WS256N/128N: FBGA a 84 sfere (8 mm x 11,6 mm)
■ Basso inibitore di scrittura VCC
■ Metodi persistenti e password di Advanced
Protezione del settore
■ Bits di scrittura dello stato di funzionamento indicano il programma e
completamento dell'operazione di cancellazione
■ sospendere e riprendere i comandi di programmazione e
Operazioni di cancellazione
■ Sbloccare il programma Bypass
tempo di programmazione
■ programmazione sincrona o asincrona,
indipendente dalle impostazioni del registro di controllo di scoppio
■ Pin di ingresso ACC per ridurre il tempo di programmazione in fabbrica
■ Supporto per l'interfaccia flash comune (CFI)
■ Intervallo di temperatura industriale (fabbrica dei contatti)
