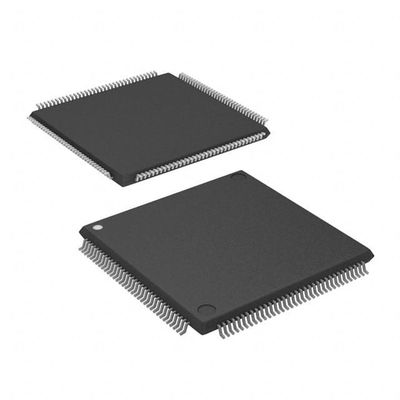

CY7C09569V-83AXC IC SRAM 576KBIT PARALLEL 144TQFP Cypress Semiconductor Corp.

Descrizione funzionale

I CY7C008/009 e CY7C018/019 sono CMOS 64K a bassa potenza, 128K x 8/9 RAM statiche a doppia porta.I dispositivi sono dotati di vari sistemi di arbitrato per gestire situazioni in cui più responsabili del trattamento hanno accesso allo stesso dato.Due porte sono fornite per consentire l'accesso indipendente e asincrono per le letture e le scritture in qualsiasi posizione della memoria.I dispositivi possono essere utilizzati come standalone 8/9-bit dual-port statici RAM o più dispositivi possono essere combinati al fine di funzionare come 16/18-bit o più grande master / slave dual-port statici RAM.

Caratteristiche

• Celle di memoria a doppia porta che consentono l'accesso simultaneo alla stessa posizione di memoria
• organizzazione 64K x 8 (CY7C008)
• Organizzazione 128K x 8 (CY7C009)
• 64K x 9 organizzazione (CY7C018)
• organizzazione 128K x 9 (CY7C019)
• CMOS da 0,35 micron per velocità/potenza ottimali
• Accesso ad alta velocità: 12[1]/15/20 ns
• Poca potenza di funzionamento
¢ Attivo: ICC = 180 mA (tipico)
In standby: ISB3 = 0,05 mA (tipico)
• Funzionamento completamente asincrono
• Disattivazione automatica
• Bus dati espandibile a 16/18 bit o più utilizzando il chip Master/Slave selezionato quando si utilizza più di un dispositivo
• Logica dell'arbitrato su chip
• Semafori inclusi per consentire la stretta di mano tra le porte
• bandiere INT per la comunicazione porto-porto
• Abilita il doppio chip
• Selezionare Pin per Master o Slave
• Intervalli di temperatura commerciali e industriali
• Disponibile in TQFP a 100 pin; pacchetti Pb-Free disponibili
