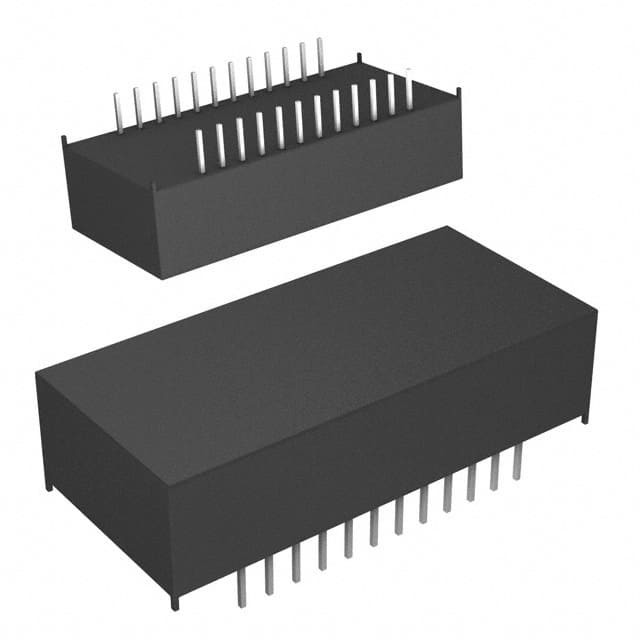

DS1220AD-100IND+ IC NVSRAM 16KBIT PARALLELO 24EDIP Analog Devices Inc./Maxim Integrato

Descrizione

Le SRAM non volatili DS1220AB e DS1220AD 16k sono SRAM completamente statiche e non volatili a 16.384 bit organizzate in 2048 parole per 8 bit.Ogni SRAM NV è dotata di una fonte di energia al litio autonoma e di un circuito di controllo che monitora costantemente il VCC per verificare una condizione fuori tolleranzaQuando si verifica una tale condizione, la fonte di energia al litio viene attivata automaticamente e la protezione da scrittura è attivata incondizionatamente per prevenire la corruzione dei dati.Le SRAM NV possono essere utilizzate al posto delle SRAM 2k x 8 esistenti direttamente conformi al popolare standard DIP a 24 pinI dispositivi corrispondono anche al pinout del 2716 EPROM e del 2816 EEPROM, consentendo la sostituzione diretta migliorando le prestazioni.Non vi è alcun limite al numero di cicli di scrittura che possono essere eseguiti e non sono richiesti ulteriori circuiti di supporto per l'interfaccia del microprocessore.

Caratteristiche

■ 10 anni di conservazione minima dei dati in assenza di alimentazione esterna
■ Protezione automatica dei dati in caso di perdita di corrente
■ Sostituisce direttamente la RAM statica volatile 2k x 8 o la EEPROM
■ Cicli di scrittura illimitati
■ CMOS a bassa potenza
■ pacchetto DIP standard JEDEC a 24 pin
■ tempi di accesso a lettura e scrittura di 100 ns
■ La fonte di energia al litio è disconnessa elettricamente per mantenere la freschezza fino alla prima alimentazione
■ Intervallo di funzionamento VCC completo ±10% (DS1220AD)
■ opzionale ± 5% di gamma di funzionamento VCC (DS1220AB)
■ gamma di temperature industriali opzionali da -40°C a +85°C, denominata IND
