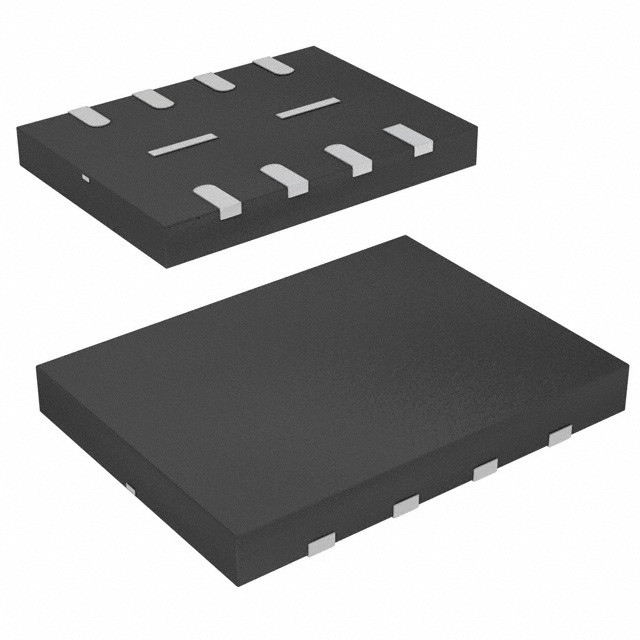

W25Q16DWUUIG IC FLASH 16MBIT SPI/QUAD 8USON Winbond Electronics

Descrizione generale

La memoria flash seriale W25Q16DW (16M-bit) fornisce una soluzione di archiviazione per sistemi con spazio, pin e potenza limitati.La serie 25Q offre flessibilità e prestazioni ben oltre i normali dispositivi Serial FlashEssi sono ideali per il shadowing del codice alla RAM, l'esecuzione del codice direttamente da Dual/Quad SPI (XIP) e la memorizzazione di voce, testo e dati.Fornitura di alimentazione a 95 V con un consumo di corrente inferiore a 4 mA attivo e 1 μA in caso di disattivazioneTutti i dispositivi sono offerti in pacchetti economici di spazio.
L'array W25Q16DW è organizzato in 8.192 pagine programmabili di 256 byte ciascuna.gruppi di 128 (32KB blocco cancellato), gruppi di 256 (cancellazione di blocchi da 64KB) o l'intero chip (cancellazione di chip).I piccoli settori da 4KB consentono una maggiore flessibilità nelle applicazioni che richiedono l'archiviazione di dati e parametri. (vedere figura 2.)
Il W25Q16DW supporta l'interfaccia periferica seriale (SPI) standard, l'interfaccia I/O SPI dual/quad, nonché l'interfaccia periferica quadrata (QPI) a ciclo di istruzioni a 2 orologi: orologio seriale, selezione del chip,Dati seriali I/O0 (DI), I/O1 (DO), I/O2 (/WP) e I/O3 (/HOLD). SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O and QPI instructionsQueste velocità di trasferimento possono superare le normali memorie Flash parallele asincrone a 8 e 16 bit.La modalità di lettura continua consente un accesso efficiente alla memoria con appena 8 ore di istruzione-overhead per leggere un indirizzo a 24 bit, consentendo un vero funzionamento XIP (execute in place).
Un pin Hold, un pin Write Protect e una protezione da scrittura programmabile, con controllo dell'array superiore o inferiore, offrono ulteriore flessibilità di controllo.il dispositivo supporta l'identificazione del fabbricante e del dispositivo secondo lo standard JEDEC, un numero di serie univoco a 64 bit e quattro registri di sicurezza a 256 byte.

Caratteristiche

• Famiglia di Memorie SpiFlash
W25Q16DW: 16M-bit / 2M-byte (2,097,152)
¢ SPI standard: CLK, /CS, DI, DO, /WP, /Hold
¢ doppio SPI: CLK, /CS, IO0, IO1, /WP, /Hold
¢ Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3
¢ QPI: CLK, /CS, IO0, IO1, IO2, IO3
• Flash seriale ad alte prestazioni
️ orologi SPI standard/dual/quad a 104 MHz
️ 208/416MHz equivalente SPI doppio/quadruplo
¢ velocità di trasferimento continuo di dati di 50 MB/s
¢ Più di 100.000 cicli di cancellazione/programma
Ritenzione dei dati per più di 20 anni
• Efficiente “Leggiatura continua” e modalità QPI
¢ Leggere in continuo con 8/16/32/64-Byte Wrap
¢ Solo 8 orologi per indirizzare la memoria
L'interfaccia Quad Peripheral (QPI) riduce
spese generali di istruzione
Permette il vero funzionamento di XIP (esecuzione in luogo)
Superando il flash parallelo X16
• Poca potenza, ampia gamma di temperature
¢ alimentazione unica da 1,65 a 1,95 V
️ corrente attiva di 4 mA, < 1 μA
️ gamma di funzionamento da -40°C a +85°C
• Architettura flessibile con settori da 4KB
¢ Cancellazione di settore uniforme (4K-byte)
¢ Uniform Block Erase (32K e 64K-byte)
Programma da 1 a 256 byte per pagina programmabile
️ Cancellare/Sospendere e riprendere il programma
• Funzioni di sicurezza avanzate
Protezione da scrittura per software e hardware
Protezione della matrice di complemento 4KB
– Power Supply Lock-Down and OTP protection
¢ ID univoco a 64 bit per ciascun dispositivo
Registri di sicurezza da 4X256-Bytes con blocchi OTP
Bits di registro di stato volatili e non volatili
• Imballaggi a basso consumo di spazio
️ SOIC a 8 pin 150/208-mil
¢ 8 WSON 6x5-mm, USON 4x3-mm
️ WLBGA a 8 palline
¢ SOIC a 16 pin 300 millimetri
¢ Contatta Winbond per KGD e altre opzioni
