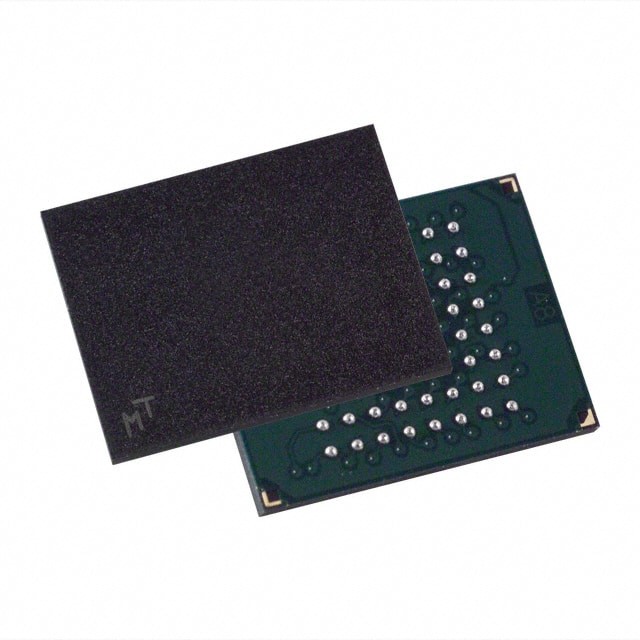

MT28F128J3FS-12 ET TR IC FLASH 128MBIT PARALLELO 64FBGA Micron Technology Inc.

Descrizione generale

MT28F128J3 è una memoria programmabile non volatile, cancellabile elettricamente (Flash), contenente 134,217,728 bit organizzati in 16,777,218 byte (8 bit) o 8,388,608 parole (16 bit). Questo dispositivo da 128 Mb è organizzato in cento ventiotto blocchi di cancellazione da 128 KB. Il MT28F640J3 contiene 67,108,864 bit organizzati in 8,388,608 byte (8 bit) o 4,194Questo dispositivo da 64 Mb è organizzato in 64 blocchi di cancellazione da 128 KB.
Allo stesso modo, il MT28F320J3 contiene 33,554,432 bit organizzati in 4,194,304 byte (8 bit) o 2,097Questo dispositivo da 32 Mb è organizzato in 32 blocchi di cancellazione da 128 KB.
Questi tre dispositivi sono dotati di blocco in-system e hanno anche un'interfaccia flash comune (CFI) che consente di utilizzare algoritmi software per intere famiglie di dispositivi.Il software è indipendente dal dispositivo, JEDEC ID-indipendente con compatibilità avanti e indietro.

Caratteristiche

• organizzazione x8/x16
• 128 MB di blocchi di cancellazione
Sessantaquattro blocchi di cancellazione da 128 KB (64Mb)
Trenta-due blocchi di cancellazione da 128 KB (32Mb)
• tensioni VCC, VCCQ e VPEN:
2.7V a 3.6V VCC
2.7V a 3.6V o 4.5V a 5.5V* Funzione VCCQ
2programmazione di applicazioni VPEN da 7 a 3,6 V o da 5 V
• Interfaccia in modalità pagina asincrona:
Tempo di accesso di lettura di 150ns/25ns (128Mb)
Tempo di accesso di lettura di 120ns/25ns (64Mb)
110ns/25ns tempo di accesso di lettura (32Mb)
• funzionalità di protezione dei dati migliorata con VPEN = VSS Blocco flessibile del settore Cancellazione del settore/blocco del programma durante la transizione di alimentazione
• Caratteristica di blocco OTP di sicurezza Blocco permanente (contatta la fabbrica per la disponibilità)
• Pinout standard del settore
• Input e output sono pienamente compatibili con TTL
• Interfaccia flash comune (CFI) e set di comandi scalabili
• Algoritmo automatico di scrittura e cancellazione
• tempo di programmazione efficace di 4,7 μs per byte utilizzando il buffer di scrittura
• Registro di protezione a 128 bit
Identificatore di dispositivo univoco a 64 bit
Cellule OTP programmabili da parte dell'utente a 64 bit
• 100.000 cicli di ERASE per blocco
• Opzioni di sospensione automatica:
Bloccare cancellare sospendere la lettura
Blocco cancellare sospendere al programma
Programma sospeso per la lettura
