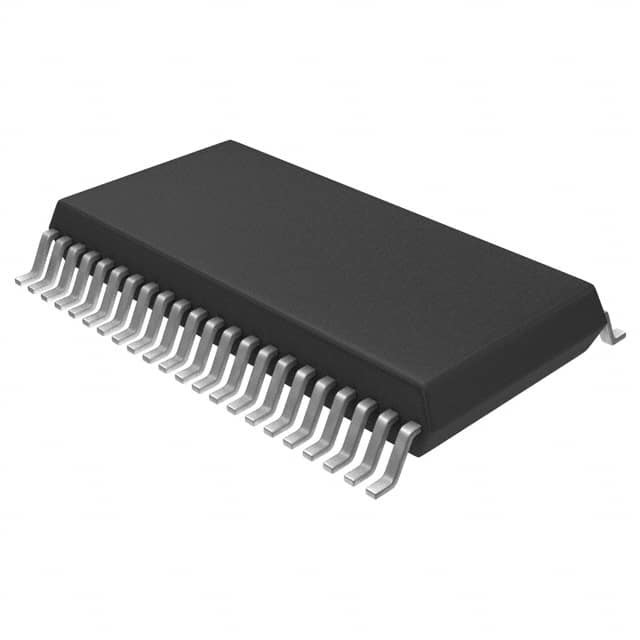

MT28F400B3SG-8 B IC FLASH 4MBIT PARALLELO 44SO Micron Technology Inc.

Descrizione generale

MT28F004B3 (x8) e MT28F400B3 (x16/x8) sono dispositivi di memoria programmabili non volatili, elettricamente cancellabili (flash), contenenti 4,194,304 bit organizzati in 262.144 parole (16 bit) o 524.288 byte (8 bit). La scrittura o la cancellazione del dispositivo viene eseguita con una tensione 3.3V o 5V VPP, mentre tutte le operazioni vengono eseguite con una 3.3V VCCA causa dei progressi della tecnologia di processo, il 5V VPP è ottimale per la programmazione delle applicazioni e della produzione.
I sistemi MT28F004B3 e MT28F400B3 sono organizzati in sette blocchi cancellabili separatamente.i dispositivi dispongono di un blocco di avvio protetto da hardware. Scrivere o cancellare il blocco di avvio richiede l'applicazione di una super tensione al pin RP# o l'esecuzione di WP# HIGH oltre all'esecuzione delle normali sequenze di scrittura o cancellazione.Questo blocco può essere utilizzato per memorizzare il codice implementato nel recupero del sistema a basso livelloI blocchi rimanenti variano in densità e vengono scritti e cancellati senza ulteriori misure di sicurezza.

Caratteristiche

• Sette blocchi di cancellazione:
Blocco di avvio di 16KB/8K-word (protetto)
Due blocchi di parametri di 8KB/4K di parole
Quattro blocchi di memoria principali
• Tecnologia Smart 3 (B3):
3.3V ±0.3V VCC
3.3V ±0.3V programmazione delle applicazioni VPP
5V ± 10% VPP applicazione/programmazione di produzione1
• Compatibile con dispositivi Smart 3 da 0,3 μm
• Processo CMOS a porta galleggiante avanzato da 0,18 μm
• Tempo di accesso all'indirizzo: 80ns
• 100.000 cicli di cancellazione
• Pinouts standard del settore
• Input e output sono pienamente compatibili con TTL
• Algoritmo automatizzato di scrittura e cancellazione
• Sequenza WRITE/ERASE a due cicli
• LEGGERE e scrivere in byte o parola
(MT28F400B3, 256K x 16/512K x 8)
• Leggere e scrivere solo per byte
(MT28F004B3, 512K x 8)
• Opzioni di imballaggio TSOP e SOP
