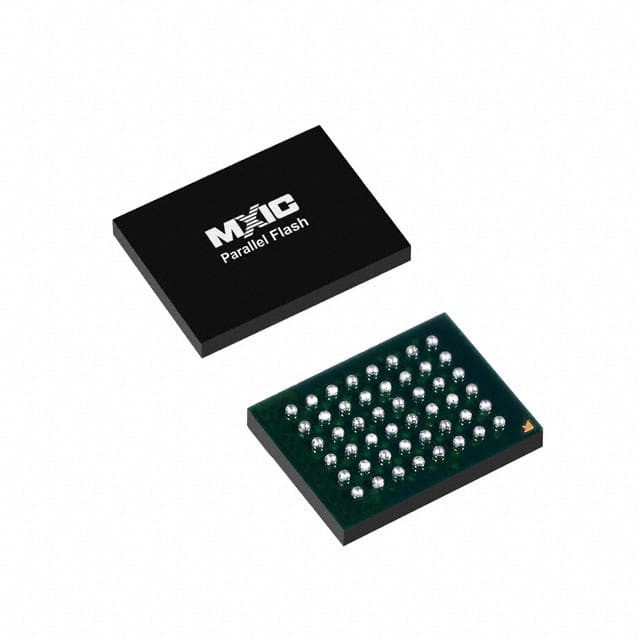

MX29LV800CTXEI-70G IC FLASH 8MBIT PARALLELO 48LFBGA Macronix

La famiglia di prodotti MX29LV160C T/B è stata interrotta. La famiglia di prodotti MX29LV160C T/B non è raccomandata per nuovi progetti. La famiglia di prodotti MX29LV160D T/B è la sostituzione raccomandata.Per le specifiche complete e le informazioni relative all'ordine, si rimanda alla scheda dati MX29LV160D T/B, o contattare il vostro rappresentante commerciale locale per ulteriore supporto

Caratteristiche

Caratteristiche generali
• Modificabile in Byte/Word:
- 524.288 x8 / 262.144 x16 (MX29LV400C)
- Uno.048,576 x8 / 524,288 x16 (MX29LV800C)
- Due.097,152 x8 / 1,048,576 x16 (MX29LV160C)
• Struttura settoriale
- 16K-Byte x 1, 8K-Byte x 2, 32K-Byte x 1 64K-Byte x 7 (MX29LV400C), 64K-Byte x 15 (MX29LV800C), 64K-Byte x 31 (MX29LV160C)
- Fornisce la funzione di protezione del settore per impedire il programma o cancellare l'operazione nel settore protetto
- Fornisce la funzione di chip non protetto per consentire il cambiamento del codice
- Fornisce una funzione temporanea di disprotezione del settore per il cambiamento di codice in un settore precedentemente protetto
• Funzione di alimentazione unica
- da 2,7 a 3,6 volt per lettura, cancellazione e programmazione
• Blocco protetto a 250 mA da -1V a Vcc + 1V
• Basso inibitore di scrittura Vcc: Vcc ≤ 1,4 V
• Compatibile con lo standard JEDEC
- Pinout e software compatibili con una sola fonte di alimentazione Flash
• Compatibile con dispositivi MX29LV400B/MX29LV800B/MX29LV160B

Performance

• Alte prestazioni
- Tempo di accesso rapido: 45R (solo MX29LV400C e MX29LV800C), 55R/70/90ns
- Tempo di programmazione veloce: 7 us/parola tipico utilizzando la funzione accelerare
- Tempo di cancellazione veloce: 0,7 secondi/settore, 15 secondi/chip (tipico, MX29LV160C)
• Basso consumo energetico
- bassa corrente attiva di lettura: 10 mA (tipico) a 5 MHz
- Corrente di attesa bassa: 200nA (tipica)
• Almeno 100.000 cancellazioni/ciclo di programma
• conservazione dei dati per 20 anni

FUNZIONALITÀ DEL SOFTWARE

• Cancellare sospendere/ cancellare il curriculum
- sospende l'operazione di cancellazione di settore per leggere dati da o programmare dati verso un altro settore che non viene cancellato
• Status Risposta
- Data# Polling & Toggle bits forniscono il rilevamento del programma e cancellazione completamento dell'operazione
• Supporto dell'interfaccia flash comune (CFI)

FUNZIONALITÀ dell'hardware

• Pronto/Occupato# (RY/BY#)
- Fornisce un metodo hardware per rilevare il programma e cancellare il completamento dell'operazione
• Ripristino dell'hardware (RESET#)
#NOME?

PACCHETTO

• SOP 44-Pin
• 48-Pin TSOP
• TFBGA a 48 palle
• LFBGA a 48 palle
• WFBGA a 48 palline
• XFLGA a 48 palle
• Tutti i dispositivi sono conformi alla RoHS
