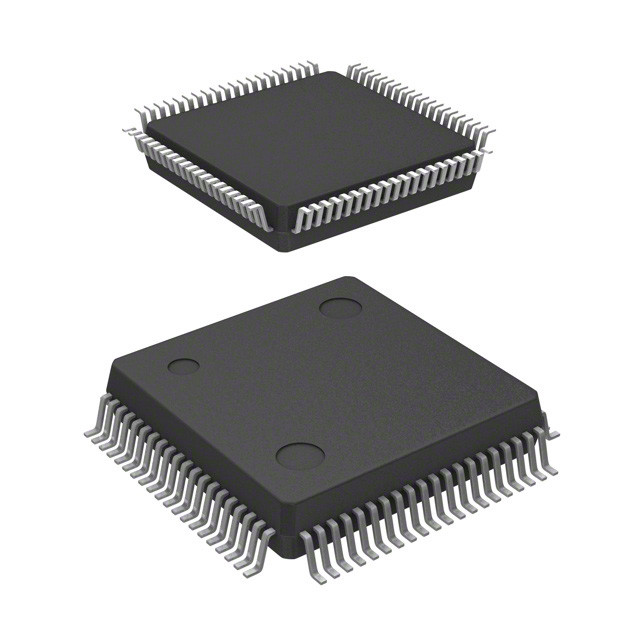

S29CD016J0MQFM030 IC FLASH 16MBIT PAR 56MHZ 80PQFP Tecnologie Infineon

Descrizione generale

La famiglia Flash S29CD-G è una famiglia di flash flash flash in modalità burst, dual boot, simultaneo di lettura / scrittura con versatileI / OTM prodotta su tecnologia di processo a 170 nm.

Caratteristiche distintive

Vantaggi dell'architettura
■ Operazioni di lettura/scrittura simultanee
¢ Leggere i dati di una banca mentre si esegue l'eliminazione/
Funzioni di programma in altre banche
¢ latenza zero tra le operazioni di lettura e di scrittura
L'architettura delle due banche: grande banca/piccola banca
75%/25%
■ Bus dati x32 definito dall'utente
■ doppio blocco di stivali
¢ Settore superiore e inferiore del bagagliaio nello stesso dispositivo
■ Architettura settoriale flessibile
CD032G: 8 2K Double Word, 62 16K
Doppio Word, e otto settori 2K doppio Word
CD016G: 8 2K Double Word, 32 16K
Doppio Word, e otto settori 2K doppio Word
■ Settore del silicio protetto (256 byte)
¢ fabbrica bloccata e identificabile: 16 byte per la sicurezza,
Numero di serie elettronico di fabbrica casuale; Conosciuto anche
come Marcatura elettronica
■ Prodotto con tecnologia di processo a 170 nm
■ Interfaccia programmabile
Interfacce con qualsiasi processore ad alte prestazioni
¢ Operazione di lettura lineare: 2, 4 e 8 doppi
parola lineare con o senza avvolgimento intorno
■ Funzionamento del programma
Perfeziona la scrittura sincrona e asincrona
operazioni di impostazione del registro di configurazione di scoppio
indipendentemente
■ Funzione di alimentazione singola
Optimizato per lettura, cancellazione e scarica da 2,5 a 2,75 volt
Operazioni di programma
■ Compatibilità con le norme JEDEC (JC42.4)
- software compatibile con l'alimentazione flash
¢ retrocompatibile con AMD/Fujitsu Am29LV/
Memorie flash MBM29LV e Am29F/MBM29F

Caratteristiche di prestazione

■ accesso di lettura ad alte prestazioni
¢ tempi di accesso iniziale/casuale di 48 ns (32 Mb) e 54
ns (16 Mb)
¢ tempi di accesso di 7.5 ns (32 Mb) o 9 ns (16 Mb)
■ Consumo di energia estremamente basso
¢ lettura in modalità burst: 90 mA @ 75 MHz max
Programma/cancellazione: 50 mA max.
¢ modalità standby: CMOS: 60 μA max
■ 1 milione di cicli di scrittura tipici per settore
■ 20 anni di conservazione dei dati
■ Controllo versatile/OTM
Generare tensioni di uscita dei dati e tollerare i dati
tensioni di ingresso determinate dalla tensione sul
Pin VIO
- segnali di I/O compatibili da 1,65 a 3,60 V

Caratteristiche del software

■ Protezione settoriale permanente
¢ combinazioni di singoli settori e di settore
gruppi per impedire le operazioni di programmazione o cancellazione
all'interno di tale settore (richiede solo livelli di CCR)
■ Protezione del settore delle password
¢ combinazioni di singoli settori e di settore
gruppi per impedire le operazioni di programmazione o cancellazione
all'interno di tale settore utilizzando un sistema a 64 bit definibile dall'utente
password
■ Supporta l'interfaccia flash comune (CFI)
■ Disblocco comando del programma di bypass
Riduce il tempo complessivo di programmazione durante la pubblicazione
sequenze di comando di programmi multipli
■ Dati# Sondaggio e commutazione dei bit
Fornisce un metodo software di rilevamento di programmi o
completamento dell'operazione di cancellazione

Caratteristiche hardware

■ Programma sospendere/riprendere e cancellare sospendere/
Riassunto
¢ sospende il programma o cancella le operazioni per consentire
leggere, programmare o cancellare nella stessa banca
■ Ripristino dell'hardware (RESET#), Ready/Busy# (RY/
BY#), e Write Protect (WP#)
■ Input ACC
Accelera il tempo di programmazione per una maggiore produttività
durante la produzione del sistema
■ Opzioni di pacchetto
PQFP a 80 pin
- 80 palle Fortificato BGA
Opzione di pacchetto senza Pb disponibile anche
¢ Conosciuto Good Die
