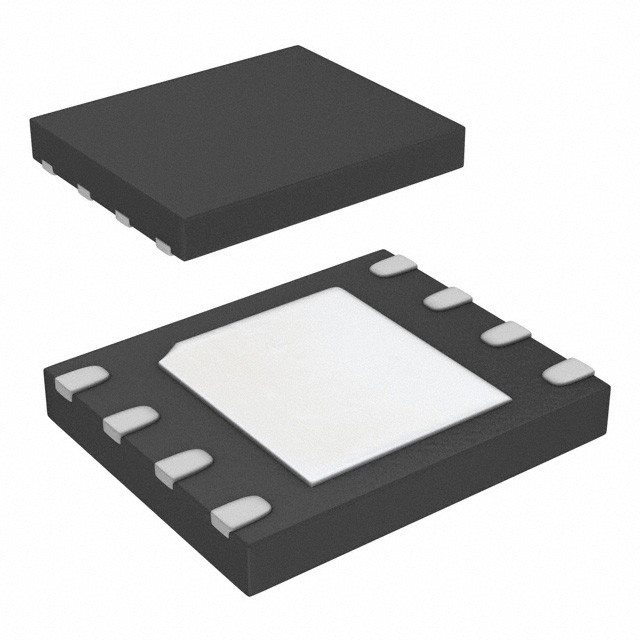

IS25LP064A-JLLE IC FLASH 64MBIT SPI/QUAD 8WSON ISSI, Integrated Silicon Solution Inc.

Descrizione generale

L'IS25LQ020/040 è una memoria flash di 2 Mbit / 4 Mbit Serial Peripheral Interface (SPI), che fornisce una sola, due o quattro uscite.I dispositivi sono progettati per supportare una frequenza fclock di 33 MHz in modalità di lettura normaleI dispositivi utilizzano una singola fonte di alimentazione a bassa tensione, che va da 2,3 Volt a 3,6 Volt, per eseguire la lettura,operazioni di cancellazione e programmazioneI dispositivi possono essere programmati con i programmatori EPROM standard.

Caratteristiche

• Funzione di alimentazione unica
- Intervallo di bassa tensione: 2,3 V - 3,6 V
• Organizzazione della memoria
- IS25LQ020: 256K x 8 (2 Mbit)
- IS25LQ040: 512K x 8 (4 Mbit)
• Architettura di settore/blocco conveniente
- 2Mb / 4Mb: Settori uniformi da 4KByte / sedici blocchi uniformi da 64KByte
• Interfaccia periferica seriale (SPI) compatibile
- Supporta uscita singola, doppia o quad
- Supporta le modalità SPI 0 e 3
- Frequenza di clock massima di 33 MHz per lettura normale
- Frequenza di clock massima di 104 MHz per lettura rapida
- Equivalente clock rate massimo di 208 MHz Dual SPI
- Quad SPI equivalente a frequenza di clock massima di 400 MHz
• Operazione del programma byte
- Tipicamente 10 US/Byte
• Funzionamento del programma di pagina (fino a 256 byte)
- Massimo 0,7 ms per pagina di programma
• Operazione di cancellazione di settore, blocco o chip
- Cancellazione di settore (4KB) → 150ms (Tipo)
- Cancellazione di blocchi (64KB) → 500ms (Tipo)
- Cancellazione del chip → 0,5s (2Mb)
- Cancellazione del chip → 1s (4Mb)
• Basso consumo energetico
- Max 12 mA corrente attiva di lettura
- Max 20 mA di corrente di programma/cancellazione
- Corrente di standby massima 50 uA
• Protezione da scrittura hardware
- Proteggere e disproteggere il dispositivo dall'operazione di scrittura con Write Protect (WP#) Pin
• Software di protezione da scrittura
- I bit Block Protect (BP3, BP2, BP1, BP0) consentono di configurare la memoria parziale o intera come read-only
• Alta resistenza del prodotto
- 100 000 cicli di programmazione/cancellazione garantiti per singolo settore
- conservazione dei dati per almeno 20 anni
• Imballaggio e confezionamento standard industriali
- 8 pin SOIC 208mil
- 8 pin SOIC 150 mil
- 8 pin VVSOP 150 mil
- 8-pin WSON (5x6mm)
- 8 pin USON (2x3mm)
- KGD (Call Factory)
- Confezione senza piombo (senza Pb)
- Disponibili intervalli di temperatura per automobili
• Ulteriori informazioni di sicurezza di 256 byte su un'area programmabile (OTP)
• Funzione di protezione speciale
- Funzione di protezione (appendice 1)
- funzione di sblocco del settore (appendice)
