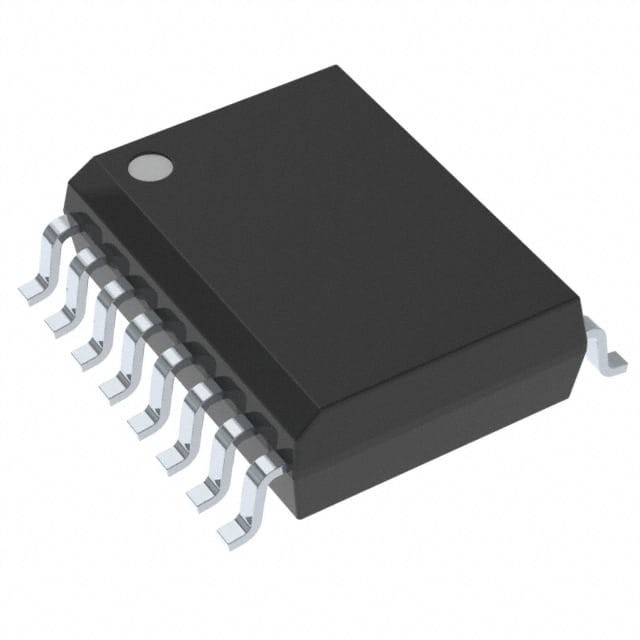

CY14B101PA-SFXI CI NVSRAM 1MBIT SPI 40MHZ 16SOIC Infineon Technologies

Visualizzazione

Il Cypress CY14X101PA combina una nvSRAM da 1 Mbit[1] con un RTC completo in un circuito integrato monolitico con interfaccia SPI seriale.Gli elementi non volatili incorporati incorporano la tecnologia QuantumTrapLa memoria SRAM fornisce cicli di lettura e scrittura infiniti, mentre le celle QuantumTrap forniscono un'archiviazione non volatile altamente affidabile dei dati.Il trasferimento dei dati dalla SRAM agli elementi non volatili (operazione STORE) avviene automaticamente in caso di spegnimento.. Quando si accende, i dati vengono ripristinati nella SRAM dalla memoria non volatile (operazione RECALL).

Caratteristiche

■ Memoria a accesso casuale statica non volatile da 1 Mbit (nvSRAM)
¢ organizzato internamente come 128 K × 8
STORE to QuantumTrap elementi non volatili avviati automaticamente al spegnimento (AutoStore) o utilizzando l'istruzione SPI (Software STORE) o HSB pin (Hardware STORE)

¢ STOORE automatico a spegnimento con un piccolo condensatore
■ Alta affidabilità
¢ Cicli di lettura, scrittura e RECALL infiniti
1 milione di cicli STORE a QuantumTrap
Ritenuta dei dati: 20 anni a 85 °C
■ Orologio in tempo reale (RTC)
¢ RTC completo
¢ Timer da cane da guardia
¢ allarme con interruttore programmabile
Indicazione del guasto di alimentazione di riserva
L'invio di onde quadrate con frequenza programmabile (1 Hz, 512 Hz, 4096 Hz, 32.768 kHz)
¢ Capacitore o batteria di riserva per RTC
️ Corrente di riserva di 0,45 μA (tipico)
■ 40 MHz e 104 MHz Interfaccia periferica seriale ad alta velocità
¢ frequenza di clock di 40 MHz SPI scrivere e leggere con ritardo di ciclo zero

Supporta la modalità SPI 0 (0, 0) e la modalità 3 (1, 1)
■ l'accesso di SPI a funzioni speciali
¢ immagazzinamento non volatile/richiamo
Numero di serie di 8 byte
Identificazione del fabbricante e del prodotto
¢ modalità di riposo
■ Protezione da scrittura
Protezione dell'hardware con pin di protezione da scrittura (WP)
Protezione del software utilizzando l'istruzione Write Disable
Protezione dei blocchi software per 1/4, 1/2 o per l'intero array
■ basso consumo energetico
️ Corrente attiva media di 3 mA al funzionamento a 40 MHz
️ Corrente media in modalità standby di 250 μA
Corrente in modalità di riposo di 8 μA
■ Configurazioni standard del settore
Voltaggi di funzionamento:
• CY14C101PA: VCC = da 2,4 V a 2,6 V
• CY14B101PA: VCC = da 2,7 V a 3,6 V
• CY14E101PA: VCC = da 4,5 V a 5,5 V
Temperatura industriale
¢ pacchetto di circuiti integrati a contorno piccolo (SOIC) a 16 pin
¢ Limitazione delle sostanze pericolose (RoHS)
