CY7C144AV-25AXC IC SRAM 64KBIT PARALLELO 64TQFP Cypress Semiconductor Corp

Descrizione funzionale

I CY7C144AV e CY7C006AV sono RAM statiche CMOS 8K/16K x 8 a doppia porta a bassa potenza.I dispositivi sono dotati di vari sistemi di arbitrato per gestire situazioni in cui più responsabili del trattamento hanno accesso allo stesso dato.Sono fornite due porte, che consentono l'accesso indipendente e asincrono per le letture e le scritture in qualsiasi posizione della memoria.

Caratteristiche

■ vere celle di memoria a doppia porta che consentono l'accesso simultaneo alla stessa posizione di memoria
■ 8K/16K x 8 organizzazioni (CY7C144AV/006AV)
■ semiconduttore di ossido metallico complementare (CMOS) da 0,35 micron per una velocità/potenza ottimale
■ Accesso ad alta velocità: 25 ns
■ Basso potere di funzionamento
¢ Attivo: ICC = 115 mA (tipico)
¢ Standby: ISB3 = 10 μA (tipico)
■ Funzionamento completamente asincrono
■ Disattivazione automatica
■ Bus dati estensibile a 16 bit o più utilizzando il chip Master/Slave selezionato quando si utilizza più di un dispositivo
■ Logica di arbitrato on-chip
■ inclusi dei semafori per consentire la stretta di mano software tra le porte
■ bandiera INT per la comunicazione porto-porto
■ Selezionare il pin per Master o Slave
■ Intervalli di temperatura commerciali e industriali

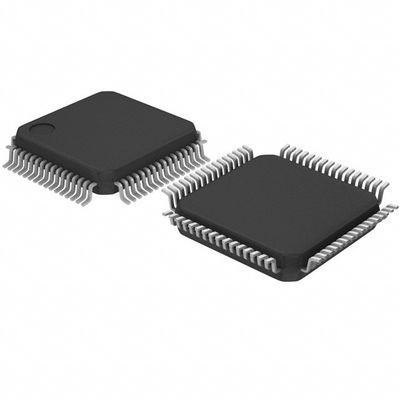

■ Disponibile in pacchetti quadrati di 64 pin (TQFP) (7C006AV e 7C144AV)
■ Disponibilità di pacchetti privi di Pb
