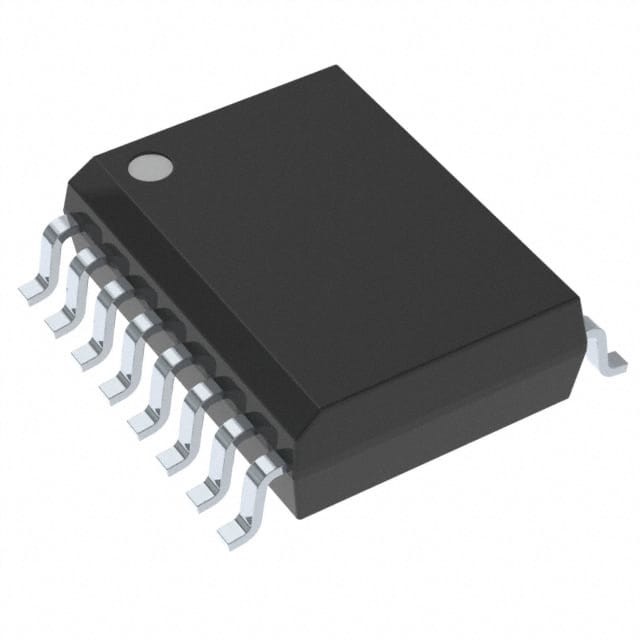

S70FL01GSAGMFI010 IC FLASH 1GBIT SPI/QUAD 16SOIC Infineon Technologies

Descrizione generale

Il presente documento contiene le informazioni relative al dispositivo S70FL256P, che è una pila a doppia matrice di due matrice S25FL129P.

Caratteristiche distintive
Vantaggi architettonici
■ Funzione di alimentazione unica
¢ Intervallo di tensione totale: da 2,7 a 3,6 V di lettura e scrittura
■ Architettura della memoria
¢ Settori uniformi da 64 kB
¢ Blocco di parametri superiore o inferiore (Due settori da 64 kB)
ripartiti in sedici sottosettori di 4 kB ciascuno) per
ogni Flash muore
¢ Settori uniformi da 256 kB (senza sottosettori da 4 kB)
Dimensione della pagina di 256 byte
■ Programma
- Programma di pagina (fino a 256 byte) in 1,5 ms (tipico)
Le operazioni di programmazione sono effettuate pagina per pagina
¢ modalità di programmazione accelerata tramite pin 9V W#/ACC
Programmazione quad-pagina
■ Cancellazione
Funzione di cancellazione di massa per ogni chip flash
¢ comando di cancellazione di settore (SE) (D8h) per 64 kB e 256 kB
Settori
¢ comando di cancellazione di sottosettore (P4E) (20h) per settori da 4 kB
(solo per il dispositivo di settore uniforme da 64 kb)
¢ comando di cancellazione di sottosettore (P8E) (40h) per settori da 8 kB
(solo per il dispositivo di settore uniforme da 64 kb)
■ Endurance in bicicletta
¥ 100.000 cicli tipici per settore
■ Conservazione dei dati
¢ 20 anni tipici
■ ID del dispositivo
Signatura elettronica a due byte standard JEDEC
¢ Firma elettronica di un byte per il comando RES in retrospettiva
compatibilità
■ area programmabile una volta (OTP) su ciascuna matrice Flash per
Identificazione permanente e sicura; programmabile e
bloccato in fabbrica o dal cliente
■ CFI (Common Flash Interface) compatibile: consente all'host
sistema per identificare e ospitare più dispositivi flash
■ Tecnologia dei processi
Fabbricato con la tecnologia MirrorBit® a 0,09 μm
■ Opzione pacchetto

¢ pacchetto SO a 16 pin (300 mil)
️ 24 palle BGA (6 x 8 mm), configurazione 5 x 5 pin
(Continua...)
