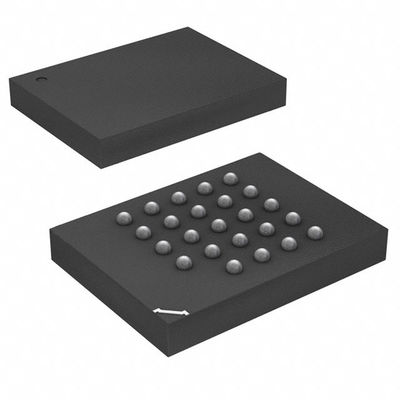

MX25L51245GXDI-10G IC FLASH 512MBIT SPI/QU 24CSPBGA Macronix

Descrizione generale

MX25L1005 è un CMOS 1,048La memoria flash seriale di 576 bit, che è configurata come 131.072 x 8 internamente. La MX25L1005 dispone di un'interfaccia periferica seriale e di un protocollo software che consente il funzionamento su un semplice bus a 3 fili.I tre segnali del bus sono un ingresso dell'orologio (SCLK), un input di dati seriali (SI) e un output di dati seriali (SO).
L'MX25L1005 fornisce un'operazione di lettura sequenziale su tutto il chip.
Dopo l'emissione del comando programma/cancella, verranno eseguiti algoritmi di programma/cancellazione automatici che programmano/cancella e verificano le posizioni specificate della pagina o del settore/blocco.Il comando del programma viene eseguito su pagina (256 byte) base, e il comando di cancellazione viene eseguito su chip o settore ((4K-byte) o blocco ((64K-byte).
Per facilitare l'interfaccia con l'utente, è incluso un registro di stato per indicare lo stato del chip.Il comando di lettura dello stato può essere emesso per rilevare lo stato di completamento di un programma o cancellare l'operazione tramite bit WIP.
Quando il dispositivo non è in funzione e il CS# è alto, viene messo in modalità standby e consuma meno di 10 uA di corrente continua.
L'MX25L1005 utilizza la cella di memoria proprietaria di MXIC, che memorizza in modo affidabile i contenuti della memoria anche dopo 100.000 cicli di programmazione e cancellazione.

Caratteristiche

GENERALE
• Serial Peripheral Interface (SPI) compatibile -- Modalità 0 e Modalità 3
• 1,048,576 x struttura a 1 bit
• 32 settori uguali con byte 4K ciascuno
- Ogni settore può essere cancellato individualmente.
• 2 blocchi uguali con 64K byte ciascuno
- Ogni blocco può essere cancellato individualmente.
• Funzione di alimentazione unica
- da 2,7 a 3,6 volt per lettura, cancellazione e programmazione
• Blocco protetto a 100mA da -1V a Vcc +1V
• L' inibitore di scrittura a basso Vcc è da 1,5V a 2,5V

Performance

• Alte prestazioni
- Tempo di accesso rapido: 85 MHz clock seriale (15 pF + 1 TTL carico) e 66 MHz clock seriale (30 pF + 1 TTL carico)
- Tempo di programmazione veloce: 1,4 ms (tipico) e 5 ms (massimo)/pagina (256-byte per pagina)
- Tempo di cancellazione veloce: 60 ms (tipico) e 120 ms (massimo) per settore (4K-byte per settore); 1 s (tipico) e 2 s (massimo) per blocco (64K-byte per blocco)
• Basso consumo energetico
- bassa corrente attiva di lettura: 12mA (max.) a 85MHz, 8mA (max.) a 66MHz e 4mA (max.) a 33MHz
- Corrente di programmazione attiva bassa: 15 mA (massimo)
- Bassa corrente attiva di cancellazione: 15mA (massimo)
- Corrente di attesa bassa: 10 uA (massimo)
- Modalità di spegnimento in profondità 1 uA (tipica)
• Almeno 100.000 cicli di cancellazione/programma

FUNZIONALITÀ DEL SOFTWARE

• Formato dei dati di input
- Codice di comando da 1 byte.
• Protezione da blocco
- Il bit di stato BP0~BP1 definisce la dimensione dell'area da proteggere contro le istruzioni Programma e Cancella.
• Algorithm di cancellazione automatica e programmazione automatica
- Cancella e verifica automaticamente i dati del settore selezionato
- Automatically programs and verifies data at selected page by an internal algorithm that automatically times the program pulse widths (Any page to be programed should have page in the erased state first)
• Caratteristica del registro di stato
• Identificazione elettronica
- JEDEC 2-byte ID del dispositivo
- Comando RES, ID del dispositivo da 1 byte

FUNZIONALITÀ dell'hardware
• Input SCLK
- Input di orologio seriale
• Input SI
- Input di dati seriali
• SO Output
- Uscita di dati seriali
• Pin WP#
- Protezione da scrittura hardware
• TENERE # pin
- mettere in pausa il chip senza disselezionarlo
• PACCHETTO
- SOP a 8 pin (150 mil)
- 8 USON terrestri (2x3x0,6 mm) *
