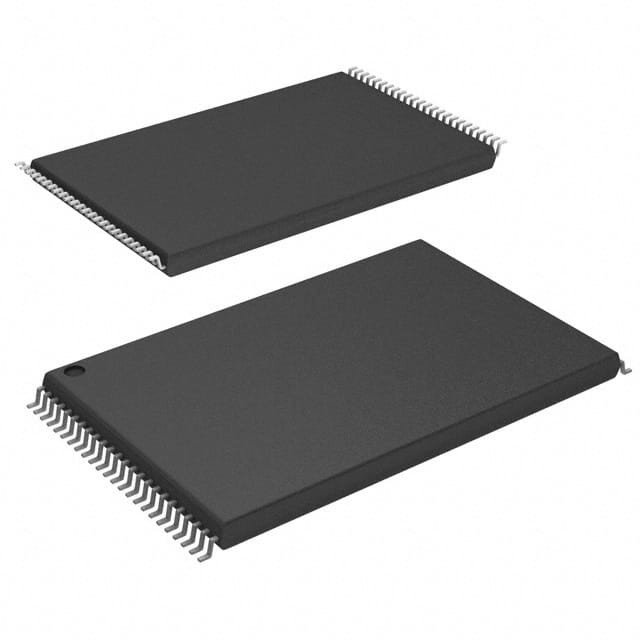

S29GL064S70TFI040 IC FLASH 64MBIT PARALLELO 48TSOP Infineon Technologies

Descrizione generale

La famiglia di dispositivi S29GL-N è una memoria flash a potenza singola da 3,0 volt prodotta utilizzando la tecnologia MirrorBit a 110 nm.194,304 parole o 8,388L'S29GL032N è un dispositivo da 32 Mb organizzato in 2,097152 parole o 4,194A seconda del numero di modello, i dispositivi hanno solo un bus dati di larghezza di 16 bit o un bus dati di larghezza di 16 bit che può anche funzionare come un bus dati di larghezza di 8 bit utilizzando l'input BYTE #.I dispositivi possono essere programmati sia nel sistema host che nei programmatori EPROM standard.

Caratteristiche distintive

Vantaggi architettonici
■ Funzione di alimentazione singola
■ Prodotto con la tecnologia MirrorBit a 110 nm
■ Regione del settore del silicio sicuro
- settore di 128 parole/256 byte per l'identificazione permanente e sicura attraverso un numero di serie elettronico casuale di 8 parole/16 byte, accessibile tramite una sequenza di comandi
- Programmata e bloccata in fabbrica o dal cliente
■ Architettura settoriale flessibile
64Mb (modelli di settore uniformi): 128 32 Kword (64 KB)
64 Mb (modelli del settore di avvio): cento ventisette 32 Kword (64 KB) settori + otto 4Kword (8KB) settori di avvio
32 Mb (modelli settoriali uniformi): 64 settori
32 Mb (modelli di settore di avvio): sessantatre settori di 32Kword (64 KB) + otto settori di avvio di 4Kword (8 KB)
■ Controllo versatile/OTM migliorato
Tutti i livelli di ingresso (indirizzo, controllo e livelli di ingresso DQ) e le uscite sono determinati dalla tensione sull'ingresso VIO.
■ Compatibilità con le norme JEDEC
Fornisce compatibilità con il software per flash di alimentazione singola e protezione da scrittura inadvertente superiore
■ 100.000 cicli di cancellazione tipici per settore
■ conservazione dei dati per 20 anni

Caratteristiche di prestazione

■ Alte prestazioni
Tempo di accesso di 90 ns
️ Buffer di lettura di pagina da 8 parole/16 byte
Tempo di lettura della pagina 25 ns
- Buffer di scrittura da 16 parole/32 byte che riduce il tempo complessivo di programmazione per gli aggiornamenti di più parole

■ basso consumo energetico

- 25 mA corrente di lettura iniziale tipica, 1 mA corrente di lettura tipica della pagina
- 50 mA di corrente di cancellazione/programma tipica
1 μA di corrente tipica in modalità standby
■ Opzioni di pacchetto
– 48-pin TSOP
– 56-pin TSOP
- 64 palle BGA fortificato
BGA a 48 palle

Caratteristiche software e hardware

■ Funzioni del software
Protezione dei settori avanzata: offre protezione dei settori persistente e protezione dei settori con password
- Programma sospeso e ripreso: lettura di altri settori prima del completamento dell'operazione di programmazione
- Cancellare sospendere e riprendere: leggere/programmare altri settori prima che sia completata un'operazione di cancellazione
¢ Data# polling & toggle bits forniscono lo stato
- CFI (Common Flash Interface): consente al sistema host di identificare e ospitare più dispositivi flash
Il comando Unlock Bypass Program riduce il tempo complessivo di programmazione di più parole.
■ caratteristiche hardware
L'ingresso WP#/ACC accelera il tempo di programmazione (quando viene applicata alta tensione) per una maggiore capacità di produzione durante la produzione del sistema.Protegge il primo o l'ultimo settore indipendentemente dalle impostazioni di protezione del settore sui modelli di settore uniformi
Input di ripristino dell'hardware (RESET#) ripristino del dispositivo
L'uscita Ready/Busy# (RY/BY#) rileva il completamento del ciclo di programmazione o cancellazione
