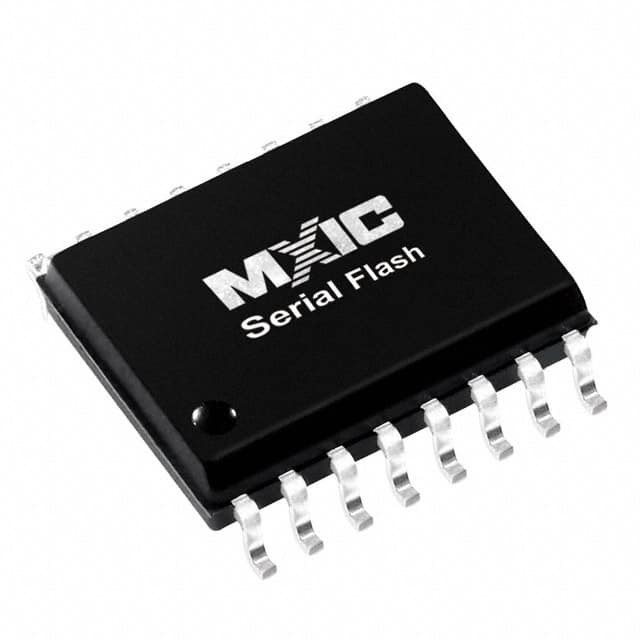

MX25L6406EMI-12G IC FLASH 64MBIT SPI 86MHZ 16SOP Macronix

Descrizione generale

Il dispositivo dispone di un'interfaccia periferica seriale e di un protocollo software che consente il funzionamento su un semplice bus a 3 fili.e una uscita di dati seriali (SO). L'accesso seriale al dispositivo è abilitato con l'input CS#.

Caratteristiche

GENERALE
• Funzione di alimentazione unica
- da 2,7 a 3,6 volt per lettura, cancellazione e programmazione
• Interfaccia di periferiche in serie compatibile -- Modalità 0 e Modalità 3
• 67,108,864 x struttura a 1 bit o 33,554Struttura di 432 x 2 bit (modalità di doppia uscita)
• 2048 Settori uguali con byte 4K ciascuno
- Ogni settore può essere cancellato individualmente.
• 128 blocchi uguali con 64K byte ciascuno
- Ogni blocco può essere cancellato individualmente.
• Capacità di programma
- Base di byte
- Pagina base (256 byte)
• Blocco protetto a 100mA da -1V a Vcc +1V

Performance

• Alte prestazioni
- Tempo di accesso rapido: 86 MHz orologio seriale
- Orologio seriale in modalità doppia uscita: 80MHz
- Tempo di programmazione veloce: 1,4 ms (tipico) e 5 ms (massimo)/pagina
- Tempo di programmazione in byte: 9 us (tipico)
- Tempo di cancellazione veloce: 60 ms (tipico) / settore; 0,7 s (tipico) / blocco
• Basso consumo energetico
- Bassa corrente attiva di lettura: 25mA (max.) a 86MHz
- Corrente di programmazione attiva bassa: 20 mA (massimo)
- Bassa corrente attiva di cancellazione: 20 mA (massimo)
- Corrente di attesa bassa: 50 uA (massimo)
- Modalità di spegnimento 5 uA (tipica)
• 100 000 cicli tipici di cancellazione/programma
• 20 anni di conservazione dei dati
