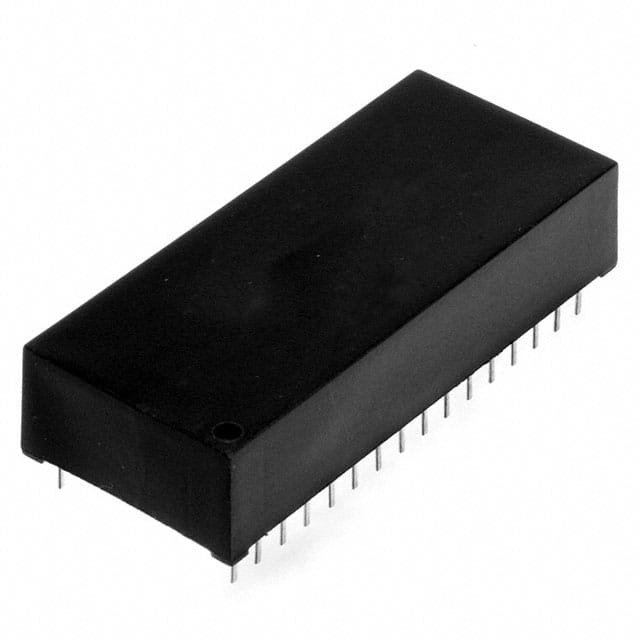

DS1245AB-70+ IC NVSRAM 1MBIT PARALLELA 32EDIP Analog Devices Inc./Maxim Integrato

Descrizione

Le SRAM DS1245 1024k non volatili sono 1,048,576 bit, SRAM completamente statici e non volatili organizzati in 131.072 parole per 8 bit.Ogni SRAM NV completa è dotata di una fonte di energia al litio autonoma e di un circuito di controllo che monitora costantemente la VCC per verificare una condizione fuori tolleranzaQuando si verifica una tale condizione, la fonte di energia al litio viene attivata automaticamente e la protezione da scrittura è attivata incondizionatamente per prevenire la corruzione dei dati.I dispositivi DS1245 del pacchetto DIP possono essere utilizzati al posto delle RAM statiche esistenti da 128k x 8 direttamente conformi allo standard DIP a 32 pinI dispositivi DS1245 del pacchetto PowerCap Module sono montati direttamente in superficie e sono normalmente accoppiati con un DS9034PC PowerCap per formare un modulo SRAM non volatile completo.Non vi è alcun limite al numero di cicli di scrittura che possono essere eseguiti e non sono richiesti ulteriori circuiti di supporto per l'interfaccia del microprocessore.

Caratteristiche

■ 10 anni di conservazione minima dei dati in assenza di alimentazione esterna
■ Protezione automatica dei dati in caso di perdita di corrente
■ Sostituisce la RAM statica volatile 128k x 8, la memoria EEPROM o Flash
■ Cicli di scrittura illimitati
■ CMOS a bassa potenza
■ tempi di accesso a lettura e scrittura di 70 ns
■ La fonte di energia al litio è disconnessa elettricamente per mantenere la freschezza fino alla prima alimentazione
■ Intervallo di funzionamento VCC completo ±10% (DS1245Y)
■ gamma di funzionamento VCC opzionale ± 5% (DS1245AB)
■ gamma di temperature industriali opzionali da -40°C a +85°C, denominata IND
■ pacchetto DIP standard JEDEC a 32 pin
■ pacchetto PowerCap Module (PCM)
- Modulo montato direttamente in superficie
- La PowerCap sostitutiva fornisce una batteria di riserva al litio
- Pinout standardizzato per tutti i prodotti SRAM non volatili
