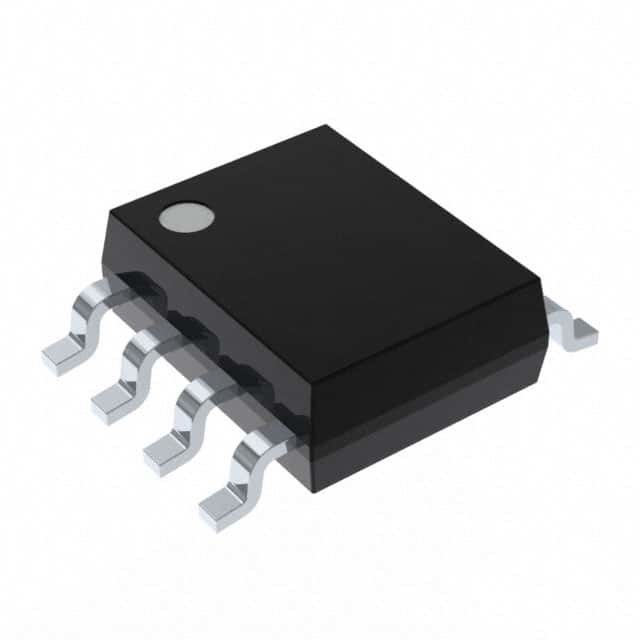

IS25LP128-JBLE IC FLASH 128MBIT SPI/QUAD 8SOIC ISSI, Integrated Silicon Solution Inc.

Descrizione generale

L'IS25LQ016 è costituito da 16 Mbit di memoria flash per interfaccia periferica seriale (SPI), che fornisce uscita singola, doppia o quadrata.e 104 MHz in lettura rapida (Quad output è 100MHz)I dispositivi utilizzano una singola fonte di alimentazione a bassa tensione, da 2,3 Volt a 3,6 Volt, per eseguire operazioni di lettura, cancellazione e programmazione.I dispositivi possono essere programmati con i programmatori EPROM standard.

Caratteristiche

• Funzione di alimentazione unica
- Intervallo di bassa tensione: 2,3 V - 3,6 V
• Organizzazione della memoria
- IS25LQ016: 2048K x 8 (16 Mbit)
• Architettura di settore/blocco conveniente
- 16Mb: Settori uniformi da 4KByte / 32 blocchi uniformi da 64KByte
• Interfaccia periferica seriale (SPI) compatibile
- Supporta uscita singola, doppia o quad
- Supporta le modalità SPI 0 e 3
- Frequenza di clock massima di 50 MHz per lettura normale
- Frequenza di clock massima di 104 MHz per lettura rapida
- Equivalente clock rate massimo di 208 MHz Dual SPI
- Quad SPI equivalente a frequenza di clock massima di 400 MHz
• Operazione del programma byte
- Tipicamente 10 US/Byte
• Funzionamento del programma di pagina (fino a 256 byte)
- Massimo 0,7 ms per pagina di programma
• Operazione di cancellazione di settore, blocco o chip
- Cancellazione di settore (4KB) -> 150ms (Tipo)
- Cancellazione di blocchi (64KB) -> 500ms (Tipo)
- Cancellazione del chip -> 5s (Tipo)
• Basso consumo energetico
- Max 12 mA corrente attiva di lettura
- Max 20 mA di corrente di programma/cancellazione
- Max 30 uA di corrente in standby
• Protezione da scrittura hardware
- Proteggere e disproteggere il dispositivo dall'operazione di scrittura con Write Protect (WP#) Pin
• Software di protezione da scrittura
- I bit Block Protect (BP3, BP2, BP1, BP0) consentono di configurare la memoria parziale o intera come read-only
• Alta resistenza del prodotto
- 100 000 cicli di programmazione/cancellazione garantiti per singolo settore
- conservazione dei dati per almeno 20 anni
• Imballaggio e confezionamento standard industriali
- 8-pin 208mil SOIC
- WSON a 8 contatti
- PDIP.
- 8-pin 208mil VSOP
- Confezione senza piombo (senza Pb)
• Informazioni di sicurezza aggiuntive da 256 byte
• Funzione di protezione speciale
- Funzione di protezione (appendice 1)
- funzione di sblocco del settore (appendice 2)
