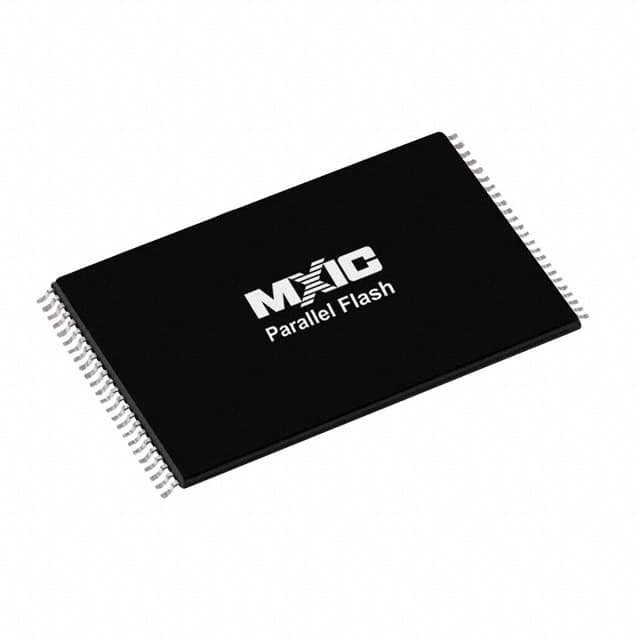

MX29F200CBTI-70G IC FLASH 2MBIT PARALLELO 48TSOP Macronix

Caratteristiche

Caratteristiche generali
• Funzione di alimentazione unica
- da 4,5 a 5,5 volt per lettura, cancellazione e programmazione
• 262.144 x 8 / 131.072 x 16 commutabili
• Architettura del settore di avvio
- T = Settore di stiva superiore
- B = Settore di stivale inferiore
• Struttura settoriale
- 16K-Byte x 1, 8K-Byte x 2, 32K-Byte x 1 e 64K-Byte x 3
• Protezione del settore
- Metodo hardware per disattivare qualsiasi combinazione di settori dalle operazioni di programmazione o cancellazione
- Il settore temporaneo non protetto consente di modificare il codice nei settori precedentemente bloccati
• Blocco protetto a 100mA da -1V a Vcc + 1V
• Compatibile con lo standard JEDEC
- Pinout e software compatibili con una sola fonte di alimentazione Flash

Performance
• Alte prestazioni
- Tempo di accesso: 70/90 ns
- Tempo di programmazione byte/Word: 9us/11us (tipico)
- Tempo di cancellazione: 0,7 s/settore, 4 s/chip (tipico)
• Basso consumo energetico
- corrente attiva di lettura bassa: 40 mA (massimo) a 5 MHz
- Corrente di attesa bassa: 1 uA (tipica)
• Almeno 100.000 cancellazioni/ciclo di programma
• conservazione dei dati per 20 anni

FUNZIONALITÀ DEL SOFTWARE

• Cancellare sospendere/ cancellare il curriculum
- sospende l'operazione di cancellazione di settore per leggere dati da o programmare dati verso un altro settore che non viene cancellato
• Status Risposta
- Data# Polling & Toggle bits forniscono il rilevamento del programma e cancellazione completamento dell'operazione

FUNZIONALITÀ dell'hardware
• Pronto/Occupato# (RY/BY#)
- Fornisce un metodo hardware per rilevare il programma e cancellare il completamento dell'operazione
• Ripristino dell'hardware (RESET#)
#NOME?
