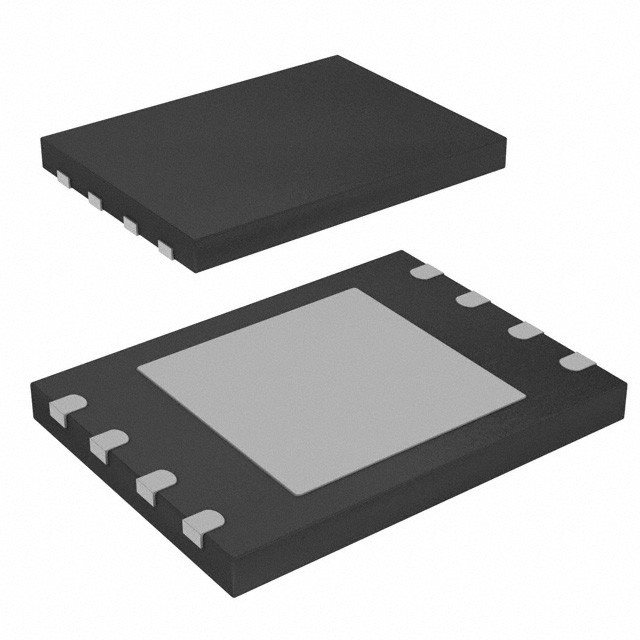

S25FL128LAGNFI010 IC FLASH 128MBIT SPI/QUAD 8WSON Tecnologie Infineon

Descrizione generale

I dispositivi Spansion S25FL128S e S25FL256S sono prodotti di memoria flash non volatile che utilizzano:
■ Tecnologia MirrorBit - che memorizza due bit di dati in ogni transistor di memoria
■ Eclipse architecture - che migliora notevolmente le prestazioni del programma e cancella
■ Litografia a 65 nm

Questa famiglia di dispositivi si connette a un sistema host tramite un'interfaccia periferica seriale (SPI).Sono supportati l'ingresso e l'uscita seriali tradizionali a singolo bit SPI (SIngle I/O o SIO) nonché i comandi seriali opzionali a due bit (Dual I/O o DIO) e a quattro bit (Quad I/O o QIO). Questa interfaccia a larghezza multipla è chiamata SPI Multi-I/O o MIO. Inoltre, la famiglia FL-S aggiunge il supporto per i comandi di lettura Double Data Rate (DDR) per SIO, DIO,e QIO che trasferiscono indirizzo e leggere i dati su entrambi i bordi dell'orologio.

L'architettura Eclipse dispone di un buffer di programmazione delle pagine che consente di programmare fino a 128 parole (256 byte) o 256 parole (512 byte) in una sola operazione,che si traduce in una programmazione e cancellazione efficaci più veloci rispetto agli algoritmi di programmazione o cancellazione SPI di generazione precedente.
L'esecuzione del codice direttamente dalla memoria flash è spesso chiamata Execute-In-Place o XIP. Utilizzando dispositivi FL-S alle frequenze di clock più alte supportate, con comandi QIO o DDR-QIO,la velocità di trasferimento di lettura delle istruzioni può corrispondere o superare la tradizionale interfaccia parallela, memorie flash asincrone o NOR riducendo drasticamente il numero di segnali.
I prodotti S25FL128S e S25FL256S offrono elevate densità accoppiate con la flessibilità e le prestazioni veloci richieste da una varietà di applicazioni incorporate.e di archiviazione dati.

Caratteristiche

■ Densità
¢ 128 Mbits (16 Mbytes)
256 Mbits (32 Mbytes)
■ Interfaccia periferica seriale (SPI)
¢ Polarità dell'orologio SPI e modalità di fase 0 e 3
Opzione DDR (Double Data Rate)
¢ indirizzamento esteso: opzioni di indirizzo a 24 o 32 bit
¢ set di comando seriale e impronta compatibile con S25FL-A,
S25FL-K e S25FL-P SPI
¢ Multi I/O Command set e footprint compatibili con
Famiglia S25FL-P SPI
■ LEGGERE comandi
DDR normale, veloce, doppio, quadruplo, veloce, doppio DDR, quadruplo DDR
- AutoBoot - accendere o ripristinare e eseguire una lettura normale o Quad
comando automaticamente su un indirizzo preselezionato
Dati dell'interfaccia flash comune (CFI) per le informazioni di configurazione.
■ Programmazione (1,5 Mb/s)
Opzioni di buffer per la programmazione di pagine da 256 o 512 byte
Programmazione quad-input page (QPP) per sistemi a clock lento
■ Cancellazione (0,5 a 0,65 Mb/s)
Opzione di dimensioni dei settori ibridi - set fisico di 32 settori da 4 kbyte
in alto o in basso dello spazio degli indirizzi con tutti i restanti settori di
64 kbyte, per la compatibilità con dispositivi S25FL di generazione precedente
Opzione settoriale uniforme - cancellare sempre i blocchi da 256 kb per il software
compatibilità con dispositivi di densità più elevata e futuri.
■ Endurance in bicicletta
- 100.000 cicli di cancellazione di programmi tipici di qualsiasi settore
■ Conservazione dei dati
¢ 20 anni di conservazione dei dati
■ Funzioni di sicurezza
Array di 1024 byte
Protezione da blocco:
¢ Bits di registro di stato per controllare la protezione contro il programma o
la cancellazione di una serie di settori contigui.
Opzioni di controllo hardware e software
¢ Protezione avanzata del settore (ASP)
Protezione dei singoli settori controllata da codice di avvio o password
■ Spansion® 65 nm MirrorBit Technology con EclipseTM Architecture
■ Tensione di alimentazione del nucleo: da 2,7 a 3,6 V
■ Tensione di alimentazione I/O: da 1,65V a 3,6V
¢ confezioni di SO16 e FBGA
■ Intervallo di temperatura:
️ Industriale (da -40°C a +85°C)
️ In cabina per automobili (da -40°C a +105°C)
■ pacchetti (tutti privi di Pb)
- 16 SOIC a piombo (300 ml)
¢ WSON 6 x 8 mm
BGA-24 6 x 8 mm
Opzioni di impronta di 5 x 5 palle (FAB024) e 4 x 6 palle (FAC024)
Known Good Die e Known Tested Die
