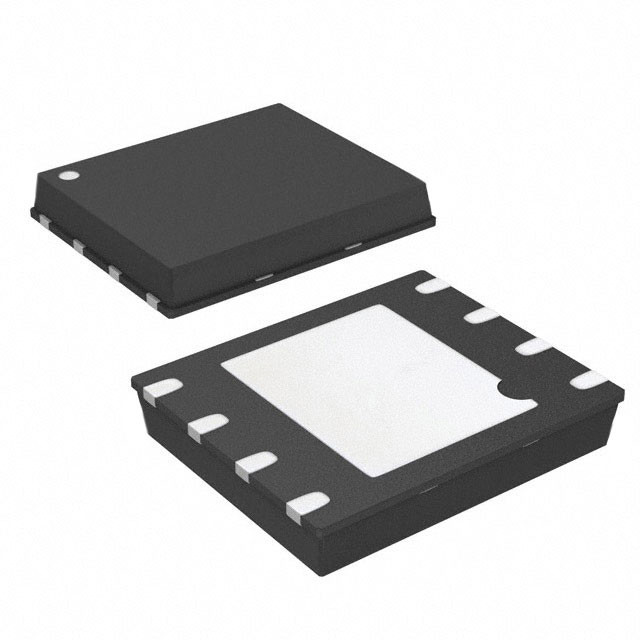

AT45DB041E-MHN-T IC FLASH 4MBIT SPI 85MHZ 8UDFN Renesas Design Germany GmbH

[adesto]

Descrizione

L'AT45DB041E è una memoria flash di accesso sequenziale a interfaccia seriale da 1,65V ideale per un'ampia varietà di applicazioni di voce digitale, immagine, codice di programma e archiviazione dati.L'AT45DB041E supporta anche l'interfaccia seriale RapidS per applicazioni che richiedono un funzionamento ad altissima velocitàSono quattro.194In aggiunta alla memoria principale, l'AT45DB041E contiene anche due buffer SRAM di 256/264 byte ciascuno.I buffer consentono di ricevere dati mentre una pagina nella memoria principale viene riprogrammata.
L'interlacciamento tra i due buffer può aumentare drasticamente la capacità del sistema di scrivere un flusso di dati continuo.e l'emulazione E2PROM (alterabilità di bit o byte) può essere facilmente gestita con un'operazione di lettura-modifica-scrittura a tre fasi autonoma.

Caratteristiche

● Fornitore unico da 1,65 V a 3,6 V
● Interfaccia periferica seriale (SPI) compatibile
● Supporta le modalità SPI 0 e 3
● Supporta il funzionamento RapidSTM
● Capacità di lettura continua attraverso l'intero array
● Fino a 85 MHz
● Opzione di lettura a bassa potenza fino a 15 MHz
● Tempo di clock-to-output (tV) massimo di 6ns
● Dimensione della pagina configurabile dall'utente
● 256 byte per pagina
● 264 byte per pagina (default)
● La dimensione della pagina può essere preconfigurata in fabbrica per 256 byte
● Due buffer di dati SRAM completamente indipendenti (256/264 byte)
● Consente di ricevere dati durante la riprogrammazione della matrice di memoria principale
● Opzioni di programmazione flessibili
● Byte/Page Program (1 a 256/264 byte) direttamente nella memoria principale
● Scrivere in buffer
● Buffer per il programma della pagina della memoria principale
● Opzioni di cancellazione flessibili
● Cancellazione della pagina (256/264 byte)
● Cancellazione di blocchi (2KB)
● Cancellazione del settore (64KB)
● Cancellazione del chip (4-Mbits)
● Programmare e cancellare sospendere/riprendere
● Funzioni avanzate di protezione dei dati hardware e software
● Protezione dei singoli settori
● Blocco dei singoli settori per rendere qualsiasi settore permanentemente di sola lettura
● Registro di sicurezza di 128 byte programmabile una volta sola (OTP)
● 64 byte di fabbrica programmati con un identificatore unico
● 64 byte programmabili dall'utente
● Opzioni di ripristino controllate da hardware e software
● Leggere il numero di fabbricante e il numero di dispositivo dello standard JEDEC
● Dissipazione a bassa potenza
● 400nA di corrente ultra-profonda (tipica)
● 3μA di corrente a bassa potenza (tipica)
● Corrente in standby di 25μA (tipica)
● Corrente attiva di lettura di 7mA (tipico @ 15 MHz)
● Durabilità: almeno 100.000 cicli di programmazione/cancellazione per pagina
● Conservazione dei dati: 20 anni
● Risponde a tutte le temperature industriali
● Opzioni di imballaggio verde (privo di Pb/alidi/conforme alla RoHS)
● SOIC a 8 conducenti (larghezza 0,150" e larghezza 0,208")
● 8-pad DFN ultra-sottile (5 x 6 x 0,6 mm)
● Pacco di scala a chip a 8 sfere
● Maturazione in forma di wafer (1)
