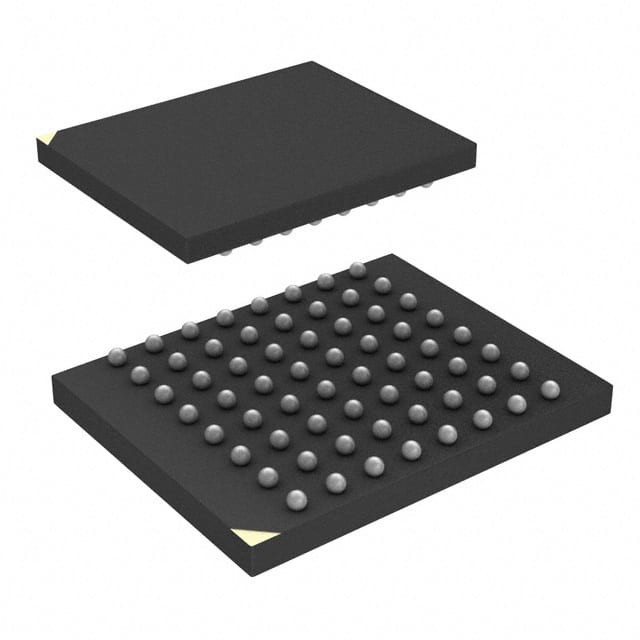

PC28F640P30B85A IC FLASH 64MBIT PAR 64EASYBGA Micron Technology Inc.

Introduzione

Il presente documento fornisce informazioni sul dispositivo Intel StrataFlash® Embedded Memory (P30) e ne descrive le caratteristiche, il funzionamento e le specifiche.

Caratteristiche del prodotto

■ Alte prestazioni
¥ 85/88 ns accesso iniziale
- 40 MHz con stato di attesa zero, modalità di lettura sincrona a scatto di 20 ns
¢ 25 ns modalità di lettura di pagina asincrona

BEFP a 5 μs/byte (tipo)
¢ programmazione a buffer a 1,8 V a 7 μs/byte (tipo)
■ Architettura
Tecnologia delle celle a più livelli: densità più elevata a costi più bassi
L'architettura bloccata asimmetricamente
Quattro blocchi di parametri da 32 KB: configurazione superiore o inferiore
¢ blocchi principali da 128 KB
■ Tensione e potenza
Voltaggio di corrente: 1,7 V
Voltaggio VCCQ (I/O): 1,7 V
Corrente di standby: 55 μA (tipo) per 256 Mbit
Corrente di lettura sincrona a 4 parole: 13 mA (tipo) a 40 MHz
■ Qualità e affidabilità
Temperatura di funzionamento: da 40 °C a + 85 °C
• 1-Gbit in SCSP è 30 °C a +85 °C
¢ minimo 100.000 cicli di cancellazione per blocco
Tecnologia di processo ETOXTM VIII (130 nm)
■ Sicurezza
Registri programmabili una tantum:
• 64 bit unici di identificazione del dispositivo di fabbrica
• 64 bit OTP programmabili dall'utente
• Ulteriori 2048 bit OTP programmabili dall'utente
Spazio OTP selezionabile nell'array principale:
• blocchi di parametri 4x32KB + blocchi principali 3x128KB (configurazione superiore o inferiore)
Protezione da scrittura assoluta: VPP= VSS
️ Cancellazione della transizione di potenza/blocco del programma
¢ blocco individuale a latenza zero
¢ blocco individuale di blocchi
■ Software
Sospendere il programma in 20 μs (tipo)
Sospendere l'eliminazione per 20 μs (tipo)
Intel® Flash Data Integrator ottimizzato
¢ Compatibile con il set di comando base e il set di comando esteso
¢ compatibile con l'interfaccia Flash comune
■ Densità e imballaggio
Densità di 64/128/256-Mbit nel pacchetto TSOP 56-Lead
Densità 64/128/256/512-Mbit in pacchetto Intel®Easy BGA
Densità 64/128/256/512-Mbit e 1 Gbit in Intel®QUAD+ SCSP
