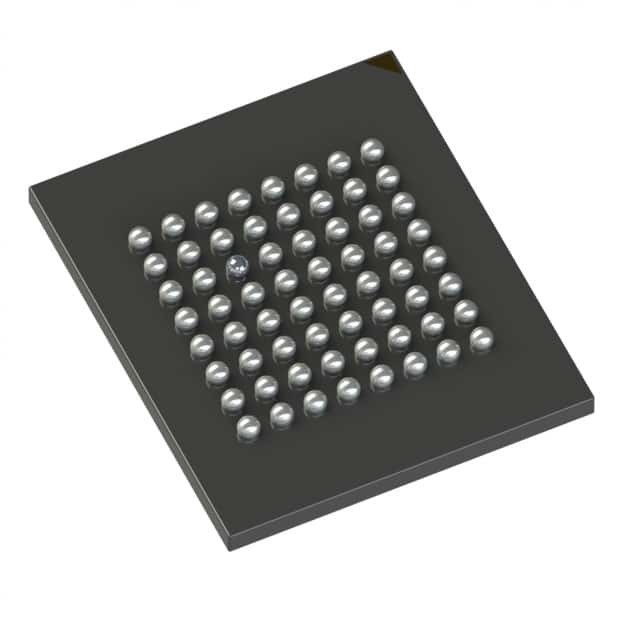

S29GL512S10FHI010 IC FLASH 512MBIT PARALLELO 64FBGA Infineon Technologies

GL-S MirrorBit® EclipseTM Flash Non-Volatile Memory Family

S29GL01GS 1 Gbit (128 Mbyte)
S29GL512S 512 Mbit (64 Mbyte)
S29GL256S 256 Mbit (32 Mbyte)
S29GL128S 128 Mbit (16 Mbyte)
CMOS 3.0 Volt Core con versatile I/O

Descrizione generale

Gli Spansion® S29GL01G/512/256/128S sono prodotti flash MirrorBit Eclipse fabbricati sulla tecnologia di processo a 65 nm.Questi dispositivi offrono un tempo di accesso veloce alla pagina fino a 15 ns con un corrispondente tempo di accesso casuale fino a 90 ns. Dispongono di un buffer di scrittura che consente di programmare un massimo di 256 parole/512 byte in una sola operazione, con conseguente maggiore efficacia
Questo rende questi dispositivi ideali per le applicazioni embedded di oggi che richiedono una densità più elevata, prestazioni migliori e un consumo energetico inferiore.

Caratteristiche distintive

Tecnologia MirrorBit Eclipse
¢ alimentazione singola (VCC) per lettura / programmazione / cancellazione (2,7V a 3,6V)
¢ Funzionalità di I/O versatile
L'intervallo di tensione di I/O ampio (VIO): da 1,65V a VCC
Bus dati x16
¢ lettura di pagine asynchrone da 32 byte
512-byte Programming Buffer
Programmazione in multipli di pagina, fino a un massimo di 512 byte
¢Single word e programma multiplo sulle stesse parole
¢ Cancellazione del settore
¢ Settori uniformi da 128 kbyte
¢Sospendere e riprendere i comandi per le operazioni di programmazione e cancellazione
¢ Registro dello stato, sondaggio dei dati e metodi di pin Ready/Busy per determinare lo stato del dispositivo
¢Protezione avanzata del settore (PSA)
Metodi di protezione volatili e non volatili per ciascun settore
Separare l'array di 1024 byte One Time Program (OTP) con due regioni bloccabili
¢Tabella dei parametri dell'interfaccia flash comune
¢Temperatura
️ Industriale (da -40°C a +85°C)
️ In cabina (da -40°C a +105°C)
¥100.000 cicli di cancellazione per qualsiasi settore tipico
¢ conservazione dei dati per 20 anni tipica
Opzioni di imballaggio
– 56-pin TSOP
¢ 64 palloni LAA BGA fortificato, 13 mm x 11 mm
¢ 64 palline LAE BGA fortificato, 9 mm x 9 mm
BGA rinforzato, 9 mm x 7 mm
