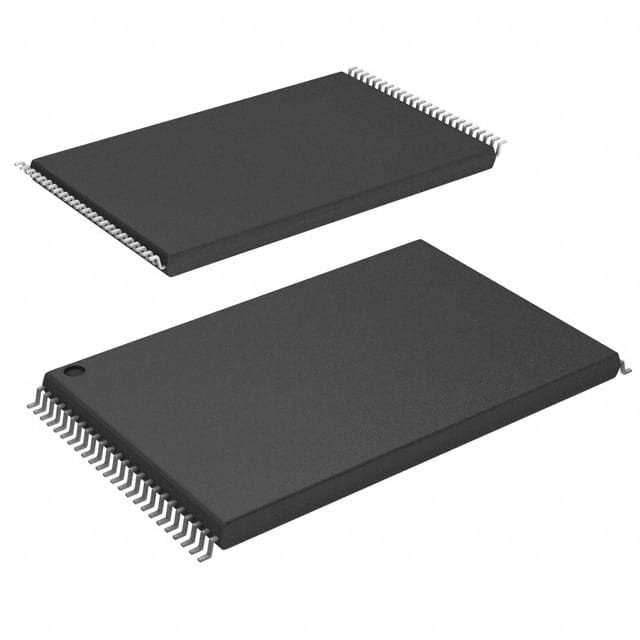

SST39VF1601C-70-4I-EKE IC FLASH 16MBIT PARALLEL 48TSOP Tecnologia a microchip

Descrizione del prodotto

I dispositivi SST39VF1601C e SST39VF1602C sono 1M x16 CMOS Multi-Purpose Flash Plus (MPF+) fabbricati con tecnologia SST proprietaria CMOS SuperFlash ad alte prestazioni.La progettazione della cella a porte divise e l'iniettore di tunneling di ossido spesso raggiungono una maggiore affidabilità e fabbricabilità rispetto agli approcci alternativi. L'SST39VF160xC scrive (Programma o Cancella) con un alimentatore da 2,7 a 3,6 V. Questi dispositivi sono conformi ai pinout standard JEDEC per le memorie x16.
Dotati di Word-Program ad alte prestazioni, i dispositivi SST39VF1601C/1602C forniscono un tempo tipico di Word-Program di 7 μsec. Questi dispositivi utilizzano Toggle Bit, Data# Polling,o il pin RY/BY# per indicare il completamento dell'operazione del programmaPer proteggere contro la scrittura involontaria, hanno schemi di protezione dei dati hardware e software su chip.questi dispositivi sono offerti con una resistenza tipica garantita di 100La conservazione dei dati è valutata per più di 100 anni.

Caratteristiche

• Organizzato come 1M x16: SST39VF1601C/1602C
• Funzioni di lettura e scrittura a singola tensione
¥ 2,7-3,6 V
• Affidabilità superiore
Durazione: 100.000 cicli (tipico)
¢ Ritenzione dei dati per più di 100 anni
• Basso consumo energetico (valori tipici a 5 MHz)
Corrente attiva: 9 mA (tipica)
Corrente in standby: 3 μA (tipico)
¢ modalità di alimentazione a bassa potenza automatica: 3 μA (tipico)
• Hardware Block-Protection/WP# Input Pin
Protezione del blocco superiore (top 8 KWord)
Protezione del blocco inferiore (fondo 8 KWord)
• Capacità di cancellazione dei settori
¢ Settori uniformi 2 KWord
• Capacità di cancellazione di blocchi
Architettura di blocchi flessibile: uno a 8KW, due a 4KW, uno a 16KW e 31 a 32KW
• Capacità di cancellare i chip
• Capacità di cancellare-sospendere/cancellare-riprendere
• Pin di reset hardware (RST#)
• Indirizzo e dati bloccati
• Caratteristica Security-ID
¢ SST: 128 bit; Utente: 128 parole
• Tempo di accesso veloce:
70 ns
• Cancellare velocemente e programmare Word:
Tempo di cancellazione del settore: 18 ms (tipico)
Tempo di cancellazione del blocco: 18 ms (tipico)
Tempo di cancellazione del chip: 40 ms (tipico)
Tempo di programmazione di parole: 7 μs (tipico)
• Timing automatico della scrittura
– Internal VPP Generation
• Detezione della fine della scrittura

Dati# Sondaggio
# Pronto/Occupato# Pin
• Compatibilità I/O CMOS
• Norma JEDEC
¢ Flasch EEPROM Pinout e set di comando
• Pacchetti disponibili
– 48-lead TSOP (12mm x 20mm)
️ TFBGA a 48 palline (6 mm x 8 mm)
️ WFBGA a 48 sfere (4 mm x 6 mm)
• Tutti i dispositivi sono conformi alla RoHS
