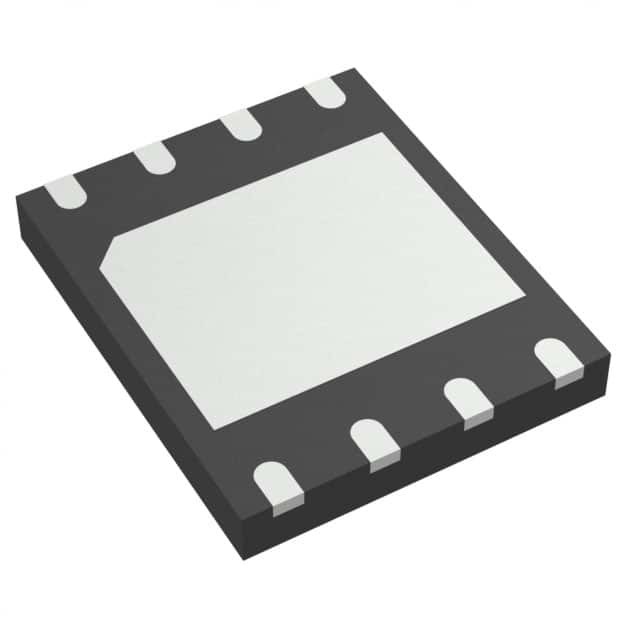

W25Q80DVZPIG IC FLASH 8MBIT SPI/QUAD 8WSON Winbond Electronics

Descrizione generale

La memoria flash seriale W25Q80DV (8M-bit) fornisce una soluzione di archiviazione per sistemi con spazio, pin e potenza limitati.La serie 25Q offre flessibilità e prestazioni ben oltre i normali dispositivi Serial FlashEssi sono ideali per il shadowing del codice alla RAM, l'esecuzione del codice direttamente da Dual/Quad SPI (XIP) e la memorizzazione di voce, testo e dati.Fornitura di alimentazione a 6 V con un consumo di corrente inferiore a 1 μA in caso di disattivazioneTutti i dispositivi sono offerti in pacchetti di risparmio di spazio.
L'array W25Q80DV è organizzato in 4.096 pagine programmabili di 256 byte ciascuna. Fino a 256 byte possono essere programmate alla volta.gruppi di 128 (32KB blocco cancellato), gruppi di 256 (cancellazione di blocchi da 64KB) o l'intero chip (cancellazione di chip).I piccoli settori da 4KB consentono una maggiore flessibilità nelle applicazioni che richiedono l'archiviazione di dati e parametri. (vedere figura 2.)
Il W25Q80DV supporta l'interfaccia periferica seriale standard (SPI) e un'uscita Dual/Quad ad alte prestazioni, nonché Dual/Quad I/O SPI: Serial Clock, Chip Select, Serial Data I/O0 (DI), I/O1 (DO),I/O2 (/WP) e I/O3 (/HOLD). SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O instructionsQueste velocità di trasferimento possono superare le normali memorie Flash parallele asincrone a 8 e 16 bit.controllo della matrice di fondo o di complementoInoltre, il dispositivo supporta il produttore standard JEDEC e l'identificazione del dispositivo con un numero di serie univoco a 64 bit.

Caratteristiche

● Famiglia delle memorie SpiFlash
W25Q80DV: 8M-bit/1M-byte (1,048,576)
256-byte per pagina programmabile
¢ SPI standard: CLK,/CS,DI,DO,/WP,/Hold
¢ doppio SPI: CLK, /CS, IO0, IO1, /WP, /Hold
¢ Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3
Sezioni uniformi da 4KB, blocchi da 32KB e 64KB
● Flash seriale ad alte prestazioni
– 104MHz Dual/Quad SPI clocks
️ 208/416MHz equivalente SPI doppio/quadruplo
¢ velocità di trasferimento continuo di dati di 50 MB/s
● Protezione da scrittura software e hardware
Proteggere tutta o parte della memoria
Abilita/disattiva la protezione con /WP pin
Protezione della matrice superiore o inferiore
● Architettura flessibile con settori da 4KB
¢ Cancellazione di settore uniforme/blocco (4/32/64-kbyte)
Programma da 1 a 256 byte < 0,8 ms
️ Cancellare/Sospendere e riprendere il programma
¢ Più di 100.000 cicli di cancellazione/iscrizione
Ritenzione dei dati per più di 20 anni
● Poca potenza, ampia gamma di temperature
¢ alimentazione unica da 2,7 a 3,6 V
L'impianto deve essere dotato di un sistema di accensione di potenza inferiore a 1 μA.
● Imballaggi a basso consumo di spazio (1):
- 8 pin SOIC 150 mil/208 mil, VSOP 150 mil
¢ 8 WSON 6x5-mm, USON 2x3-mm
- 8 pin PDIP 300 mil
¢ WLCSP a 8 palline
¢ Contatta Winbond per KGD e altre opzioni
