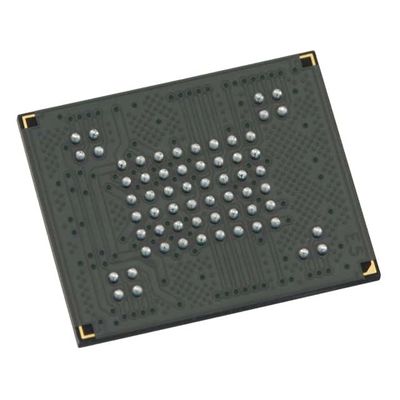

MT29F2G08ABAEAH4-IT:E IC FLASH 2GBIT PARALLELO 63VFBGA Micron Technology Inc.

Descrizione generale

I dispositivi Micron NAND Flash includono un'interfaccia dati asincrona per operazioni di I/O ad alte prestazioni.Ci sono cinque segnali di controllo utilizzati per implementare l'interfaccia dati asyn chronous: CE#, CLE, ALE, WE# e RE#. Segnali aggiuntivi di controllo di protezione da scrittura hardware (WP#) e monitor dello stato del dispositivo (R/B#).

Caratteristiche

• Open NAND Flash Interface (ONFI) compatibile con il 2.2
• Tecnologia delle celle a più livelli (MLC)
• Organizzazione
Dimensione della pagina x8: 8640 byte (8192 + 448 byte)
Dimensione del blocco: 256 pagine (2048K + 112K byte)
Dimensione dell'aereo: 2 piani x 2048 blocchi per piano
¢ Dimensione del dispositivo: 64 GB: 4096 blocchi;
128 GB: 8192 blocchi;
256 GB: 16.384 blocchi;
512Gb: 32.786 blocchi
• prestazioni di I/O sincrone
¢ fino a modalità di sincronizzazione 5
Rate di orologeria: 10ns (DDR)
¢ Trasmissione di lettura/scrittura per pin: 200 MT/s
• prestazioni di I/O asincrone
¢ fino a 5 modalità di sincronizzazione asincrona
️
tRC/tWC: 20ns (MIN)
• Performance dell'array
¢ lettura della pagina: 50 μs (MAX)
Pagina del programma: 1300 μs (TYP)
Blocco di cancellazione: 3 ms (TYP)
• Intervallo di tensione di funzionamento
- VCC: 2,7 - 3,6 V
VCCQ: 1,7V, 1,9V, 3,6V.
• Set di comandi: ONFI NAND Flash Protocol
• Set di comando avanzato
¢ Cache del programma
️ Leggere la cache sequenziale
Leggere la cache casuale
¢ modalità programmabile una tantum (OTP)
Comandi multipiano
¢ operazioni multi-LUN
¢ Leggere l'ID univoco
️ Copiaback
• Il primo blocco (indirizzo di blocco 00h) è valido al momento della spedizione
Per l'ECC minimo richiesto, cfr.
Gestione degli errori (pagina 109).
• RESET (FFh) richiesto come primo comando dopo l'alimentazione
su
• L' byte di stato di funzionamento fornisce un metodo software per
rilevamento
¢ completamento dell'operazione
Condizione di passaggio/fallimento
¢ stato protetto da scrittura
• I segnali DQS forniscono un metodo hardware
per la sincronizzazione dei dati DQ nel sistema sincrono
interfaccia
• Supporto per le operazioni di copia sul piano
da cui vengono letti i dati
• Qualità e affidabilità
Ritenzione dei dati: 10 anni
Durabilità: 5000 cicli di programmazione/cancellazione
• Temperatura di funzionamento:
️ Commerciale: da 0°C a +70°C
Industriale (IT): da 40°C a +85°C
• Pacchetto
LGA a 52 cuscinetti
– 48-pin TSOP
BGA a 100 palline
