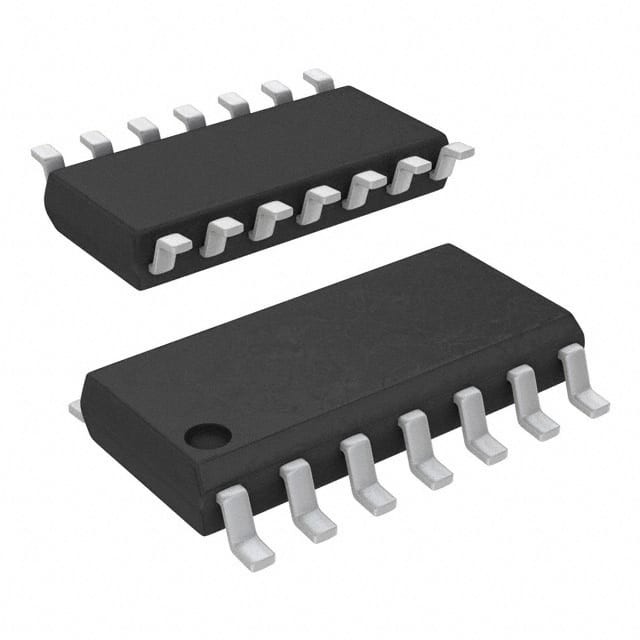

14 chip pratici di Pin Electronic IC, compagno FM31256-G dell'unità di elaborazione 14SOIC

Descrizione

Il FM31xx è una famiglia dei dispositivi integrati che comprende le funzioni il comunemente necessarie per ai i sistemi basati a unità di elaborazione. Le caratteristiche importanti comprendono la memoria non volatile disponibile in varie dimensioni, temporizzatore in tempo reale, risistemazione bassa-VDD, temporizzatore di cane da guardia, contatore eventi non volatile, area chiudibile a chiave di numero di serie di 64 bit e comparatore per tutti gli usi che può essere usato per un'interruzione iniziale di elettrico insuccesso (NMI) o l'altro scopo. La famiglia funziona a partire da 2,7 a 5.5V.

Caratteristiche

L'alto dispositivo di integrazione sostituisce le parti multiple
• Memoria non volatile di serie
• Temporizzatore in tempo reale (RTC)
• Risistemazione di bassa tensione
• Temporizzatore di cane da guardia
• Elettrico insuccesso iniziale Warning/NMI
• Due contatori eventi di 16 bit
• Numero di serie con la Scrivere-serratura per sicurezza

RAM non volatile ferroelettrico

• versioni 4Kb, 16Kb, 64Kb e 256Kb
• Resistenza lettura /scrittura virtualmente illimitata
• una conservazione di 38 dati di anno (+75°C)
• NoDelay™ scrive

Temporizzatore in tempo reale/calendario

• ΜA corrente di sostegno 1,4
• Secondi con i secoli nel formato di DCB
• Anni bisestili delle piste fino al 2099
• Norma di usi un cristallo da 32,768 chilocicli (6pF)
• Calibratura del software
• Sostiene il backup del condensatore o della batteria

Compagno dell'unità di elaborazione

• uscita risistemata Attivo-bassa per VDD ed il cane da guardia
• VDD programmabile ha risistemato il punto di viaggio
• Ripristino manuale filtrato e Debounced
• Temporizzatore di cane da guardia programmabile
• Da intrusioni sostenute da batteria doppie del sistema di piste del contatore eventi o altri eventi
• Comparatore per l'interruzione iniziale di Elettrico insuccesso
• numero di serie programmabile di 64 bit con la serratura

Interfaccia seriale bifilare veloce

• Fino a 1 megahertz di frequenza massima del bus
• Sincronizzazione dell'eredità di sostegni per 100 chilocicli & 400 chilocicli
• Perni scelti del dispositivo per fino a 4 dispositivi di memoria
• RTC, supervisore controllato via l'interfaccia a due fili

Configurazioni di facile impiego

• Funziona a partire da 2,7 a 5.5V
• Piccolo perno «verde» SOIC di orma 14 (- G)
• Corrente bassa di funzionamento
• -40°C all'operazione di +85°C
