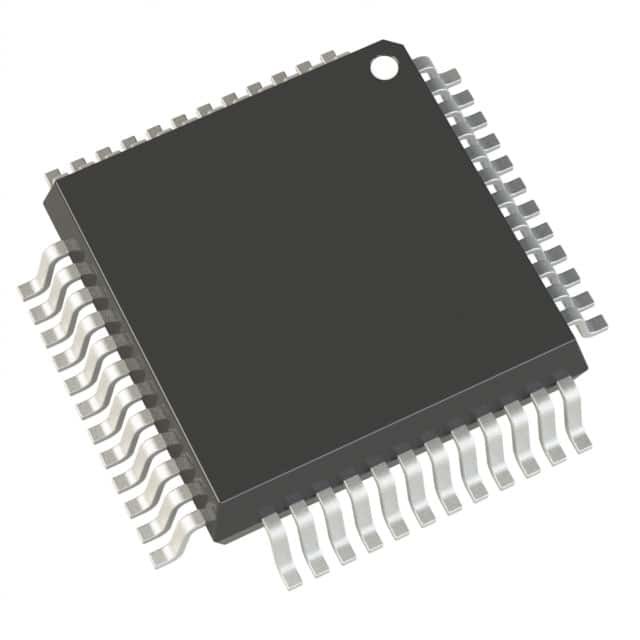

ADAU1701JSTZ Chips Integrated Circuits AUDIO PROC 2ADC/4DAC 48-LQFP

DESCRIZIONE GENERALE

Il ADAU1701 è un audio sistema-su-un-chip completo compreso un 28/56-bit audio DSP, ADC e DACs ed interfacce di controllo del tipo di microcontroller. L'elaborazione dei segnali comprende l'equalizzazione, l'incrocio, il potenziamento basso, la dinamica a più bande che elabora, la compensazione di ritardo, altoparlante
compensazione ed immagine stereo che si allarga. Questi algoritmi possono essere usati per compensare le limitazioni nell'ambiente degli altoparlanti, amplificatori ed ambienti d'ascolto, con conseguente forte progresso di audio qualità percepita.

CARATTERISTICHE

28/56-bit, un processore audio digitale da 50 megahertz
ADC stereo: 100 dB SNR e -80 dB THD+N
4 canale DAC: 104 dB SNR e -90 dB THD+N
Operazione autonoma completa
• Auto-stivale da EEPROM di serie
• ADC ausiliario con il mux dell'quattro-input per controllo analogico
• GPIOs per i comandi digitali e le uscite
Completamente programmabile con lo strumento grafico di SigmaStudio™
28 moltiplicatore pungente del × 28 del bit con l'accumulatore pungente 56 per l'elaborazione a precisione doppia piena
Oscillatore dell'orologio per la generazione dell'orologio principale dal cristallo
PLL per la generazione dell'orologio principale 64 da × fS, 256 × fS, 384 × fS, o 512 fSclocks del ×
Porti flessibili dell'ingresso/uscita di dati di serie con i modi compatibili, a sinistra giustificato, allineato a destra e di TDM di I2S
Le frequenze di campionamento fino a 192 chilocicli hanno sostenuto
regolatore di tensione del Su chip per compatibilità con 3,3 sistemi di V
48 pacchetto di plastica del cavo LQFP
