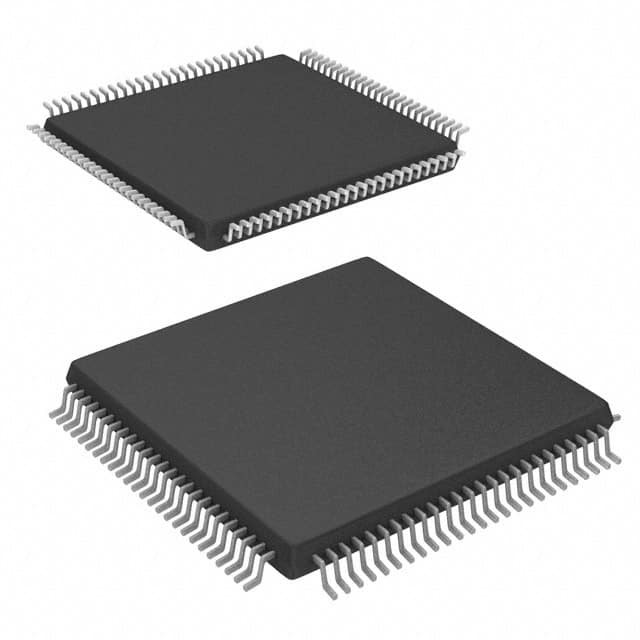

Circuito integrato di superficie IC CPLD EPM240T100C5N 192MC 4.7NS 100TQFP del supporto

  • Surface Mount Integrated Circuit IC CPLD EPM240T100C5N 192MC 4.7NS 100TQFP
Marca Intel
Numero di modello EPM240T100C5N
Quantità di ordine minimo 1
Prezzo Based on current price
Imballaggi particolari borsa & scatola di cartone antistatiche
Tempi di consegna 3-5 giorni del lavoro
Termini di pagamento T/T
Capacità di alimentazione in azione

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tipo programmabile Nel sistema programmabile Tpd di tempo di ritardo (1) massimo 4,7 NS
Rifornimento di tensione - interno 2.5V, 3.3V Numero degli elementi di logica/blocchi 240
Numero di Macrocells 192 Numero dei portoni -
Numero di ingresso/uscita 80 Temperatura di funzionamento 0°C ~ 85°C (TJ)
Montaggio del tipo Supporto di superficie Pacchetto/caso 100-TQFP
Pacchetto del dispositivo del fornitore 100-TQFP (14x14)
Evidenziare

Circuito integrato di superficie IC del supporto

,

Circuito integrato IC 192MC

,

EPM240T100C5N
Lasciate un messaggio
Descrizione di prodotto

EPM240T100C5N IC CPLD 192MC 4.7NS 100TQFP Intel

Dettagli del prodotto

Descrizione

Il EPM240T100C5N è un max II istantaneo-su CPLD non volatile con il grado 5 della velocità in 100 pacchetto del perno TQFP. È basato su 0.18µm, processo dell'istantaneo del metallo di 6 strati con non memoria volatile di 8Kbits. Il dispositivo di max II offre gli alti conteggi dell'ingresso/uscita, la prestazione veloce e l'affidabilità. Ha il nucleo di MultiVolt, il blocchetto di memoria flash dell'utente (UFM) e programmabilità migliorata del in-sistema (ISP). Il dispositivo di max II è destinato per ridurre il costo ed il potere mentre fornisce le soluzioni programmabili per le applicazioni quali gettare un ponte del bus, espansione dell'ingresso/uscita, la risistemazione accesa (POR), ordinando il controllo di configurazione del dispositivo e di controllo.

Caratteristiche

Perno del caso peggiore per appuntare ritardo (tpd) di 4.7ns
Tensione di rifornimento esterno del centro di MultiVolt di 3.3V, 2.5V
240 elementi di logica (LE)
192 macrocells
80 perni massimi dell'ingresso/uscita dell'utente
Gamma di temperature di funzionamento della giunzione da 0°C a 85°C
Corrente standby bassa come 25µA
Frequenza di clock globale massima di 201.1MHz per il contatore 16bit
Sostiene socketing caldo
Circuiti dell'ISP soddisfacenti rispetto a IEEE std 1532

Specifiche

Attributo Valore di attributo
Produttore Intel/Altera
Categoria di prodotto CPLDs (dispositivi logici programmabili complessi)
Produttore Altera
Prodotto-categoria CPLD - Dispositivi logici programmabili complessi
RoHS Dettagli
Prodotto MAX II
Numero-di-Macrocells 192 Macrocells
Numero-de-Logica-Matrice-Blocco-laboratori 24
Massimo-Azionare-frequenza 304 megahertz
Propagazione-Ritardo-massimo 4,7 NS
Numero-de-IO-OS Ingresso/uscita 80
Azionare-Rifornimento-tensione 2,5 V 3,3 V
Massimo-Azionare-temperatura + 70 C
Stile montaggio SMD/SMT
Pacchetto-caso TQFP-100
Marca Altera Corporation
Memoria tipo Istantaneo
Minimo-Azionare-temperatura 0 C
Numero-de-Logica-elementi 240 elementi di logica
Azionare-Rifornimento-corrente 55 mA
Imballaggio Vassoio
Serie EPM240 MAX II
Rifornimento-Tensione-massimo 3,6 V
Rifornimento-Tensione-min 2,375 V
Totale-memoria bit 8192
Marca MAX II
Unità-peso 0,023175 once

Componente compatibile funzionale

Forma, pacchetto, componente compatibile funzionale

Produttore Part # Descrizione Produttore Confronti
EPM240T100C4N
Logica programmabile		 PLD istantaneo, 6.1ns, 192-Cell, CMOS, PQFP100, 16 x 16 millimetri, un PASSO da 0,50 millimetri, SENZA PIOMBO, TQFP-100 Intel Corporation EPM240T100C5N contro EPM240T100C4N
EPM240T100I5N
Logica programmabile		 PLD istantaneo, 7.5ns, 192-Cell, CMOS, PQFP100, 16 x 16 millimetri, un PASSO da 0,50 millimetri, SENZA PIOMBO, TQFP-100 Intel Corporation EPM240T100C5N contro EPM240T100I5N
EPM240T100C3N
Logica programmabile		 PLD istantaneo, 4.7ns, 192-Cell, CMOS, PQFP100, 16 x 16 millimetri, un PASSO da 0,50 millimetri, SENZA PIOMBO, TQFP-100 Intel Corporation EPM240T100C5N contro EPM240T100C3N
EPM240T100I5
Logica programmabile		 PLD istantaneo, 7.5ns, 192-Cell, CMOS, PQFP100, 16 x 16 millimetri, un PASSO da 0,50 millimetri, TQFP-100 Intel Corporation EPM240T100C5N contro EPM240T100I5
EPM240T100C3
Logica programmabile		 PLD istantaneo, 4.7ns, 192-Cell, CMOS, PQFP100, 16 x 16 millimetri, un PASSO da 0,50 millimetri, TQFP-100 Intel Corporation EPM240T100C5N contro EPM240T100C3
EPM240T100C4
Logica programmabile		 PLD istantaneo, 6.1ns, 192-Cell, CMOS, PQFP100, 16 x 16 millimetri, un PASSO da 0,50 millimetri, TQFP-100 Intel Corporation EPM240T100C5N contro EPM240T100C4
EPM240T100C5
Logica programmabile		 PLD istantaneo, 7.5ns, 192-Cell, CMOS, PQFP100, 16 x 16 millimetri, un PASSO da 0,50 millimetri, TQFP-100 Intel Corporation EPM240T100C5N contro EPM240T100C5
EPM240T100A5N
Logica programmabile		 PLD istantaneo, 7.5ns, 192-Cell, CMOS, PQFP100, 16 x 16 millimetri, un PASSO da 0,50 millimetri, SENZA PIOMBO, TQFP-100 Intel Corporation EPM240T100C5N contro EPM240T100A5N
EPM240T100A3
Logica programmabile		 PLD istantaneo, 4.7ns, 192-Cell, CMOS, PQFP100, Intel Corporation EPM240T100C5N contro EPM240T100A3
EPM240T100C5N
Logica programmabile		 PLD istantaneo, 7.5ns, 192-Cell, CMOS, PQFP100, 16 x 16 millimetri, un PASSO da 0,50 millimetri, SENZA PIOMBO, TQFP-100 Intel Corporation EPM240T100C5N contro EPM240T100C5N

Descrizioni

IC CPLD 192MC 4.7NS 100TQFP
Vassoio di tecnologia 2.5V/3.3V 100-Pin TQFP delle macro cellule 201.1MHz 0.18um della famiglia 192 del 庐 II di CPLD max
CPLD - Dispositivi logici programmabili complessi CPLD - max II 192 IOS di macro 80
