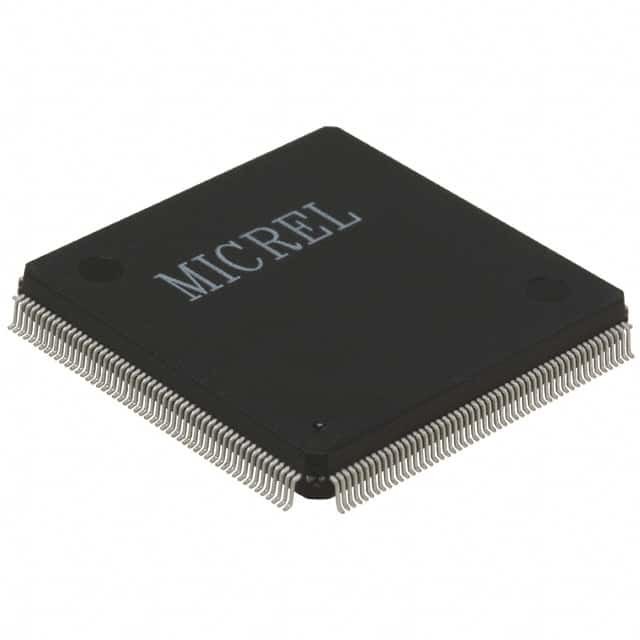

Circuito integrato durevole IC di KSZ8999I 10/100 di tecnologia del microchip 208PQFP

Descrizione generale

Il KS8999 contiene otto ricetrasmettitori di 10/100 di strato fisico, nove unità del MACKINTOSH (Media Access Control) con un commutatore integrato di strato 2. Il dispositivo funziona in due modi. Il primo modo è un commutatore integrato otto porti ed il secondo è come commutatore di nove porti con il nono porto disponibile con un MII (interfaccia indipendente di media).

Caratteristiche

• 9 porto (8+1) 10/100 di commutatore integrato con otto ricetrasmettitori di strato fisico ed un'interfaccia di MII/SNI
• Commutatore avanzato di Ethernet con l'amplificatore di struttura interno
- byte 128K di SRAM sul chip per bufferizzazione della struttura
- larghezza di banda di memoria di rendimento elevato 2.0Gbps
- Ricezione e trasmissione di velocità del cavo
- Il motore integrato di occhiata di indirizzo, sostiene gli indirizzi MAC assoluti 1K
- Apprendimento di indirizzo, invecchiamento di indirizzo e migrazione automatici di indirizzo
• Caratteristiche avanzate del commutatore
- Sostiene la priorità 802.1p e la priorità basata porto
- Il porto di sostegni ha basato VLAN
- Sostiene un frame da 1536 byte per l'etichetta di VLAN
- Sostiene la priorità di DiffServ, 802.1p ha basato la priorità o la protezione di broadcast storm di priorità basata porto o
• Tecnologia collaudata del ricetrasmettitore per UTP e l'operazione della fibra
- modo di funzionamento 10BaseT, 100BaseTX e 100BaseFX
- Contributi ad UTP o fibra su tutti e 8 i porti
- Indicatori per il collegamento, l'attività, pieni/in semiduplex e velocità
- L'hardware hanno basato 10/100, pieno/metà, il controllo di flusso ed il automatico-negoziato
- Il singolo porto ha forzato i modi (pieni duplex, 100BaseTX) quando il automatico-negoziato è disabile
- Controllo di flusso pieno duplex di IEEE 802.3x
- Controllo di flusso in semiduplex di contropressione
• Sostiene l'incrocio automatico di MDI/MDI-X
• Interfaccia esterna del MACKINTOSH (cavo MII o 7) per le applicazioni del router
• Operazione non gestita via le reggette o EEPROM a tempo di risistemazione di sistema (vedere la sezione di circuito risistemata di riferimento)
• Supporto completo del LED
• Singola alimentazione elettrica 2.0V con le opzioni per ingresso/uscita 2.5V e 3.3V
• 900 mA (1.80W) compreso il fisico medica trasmettono i driver
• Sostiene sia l'annuncio pubblicitario che la temperatura dell'industria
- Gamma di temperature commerciale: 0°C a +70°C (KS8999)
- Gamma di temperature industriale: – 40°C a +85°C (KS8999I)
• Sostiene i prodotti senza piombo:
- Gamma di temperature commerciale: 0°C a +70°C (KSZ8999)
- Gamma di temperature industriale: – 40°C a +85°C (KSZ8999I)
• Disponibile in 208 pacchetto del perno PQFP
