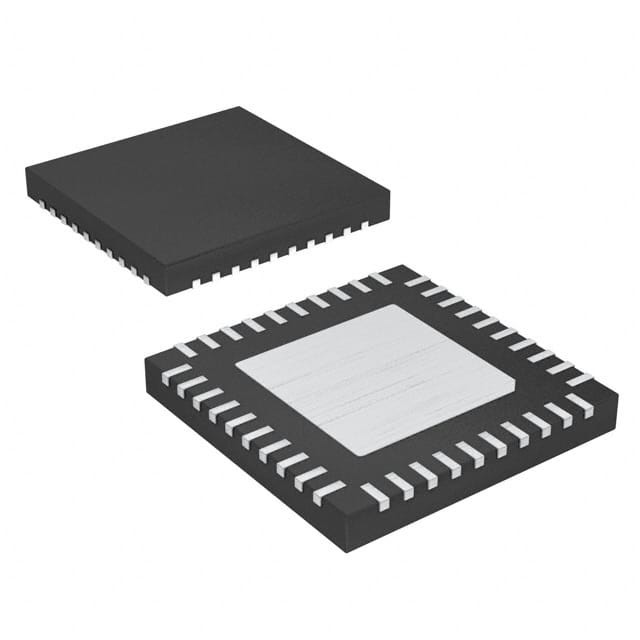

Chip programmabile di 3.3V HDMI IC, chip del circuito integrato di TDP158RSBR

Descrizione

Il dispositivo TDP158 è un segnale CA-accoppiato di HDMI al segnale differenziale transizione-minimizzato (TMDS) Redriver che sostiene la video interfaccia digitale (DVI) 1,0 e l'interfaccia ad alta definizione di multimedia segnali in uscita 1.4b e 2.0b (di HDMI). Il TDP158 sostiene quattro canali di TMDS ed interfacce di controllo del visualizzatore digitale (DDC). Il TDP158 sostiene la segnalazione dei tassi fino a 6 GBP per tenere conto le più alte risoluzioni dei bit 4k2k60p 24 per pixel e fino ad intensità del colore di 16 bit di WUXGA o a 1080p con più sulle velocità di rinfrescamento. Il TDP158 può essere configurato per sostenere la norma di HDMI 2,0.

Il TDP158 sostiene le rotaie doppie dell'alimentazione elettrica di 1,1 V sulla VDD e 3,3 V sulla VCc per riduzione di potere. Parecchi metodi di gestione di potere sono implementati per ridurre il consumo di energia globale. TDP158 sostiene il guadagno fisso del ricevitore EQ facendo uso della I2C o il perno attaccano per compensare le tracce differenti del cavo o del bordo dell'input di lunghezze.

Caratteristiche

• input effettuato in due modi CA-accoppiato di strato fisico di DisplayPort™ o di TMDS all'uscita di strato fisico di HDMI 2.0b TMDS che sostiene un tasso di fino a 6 dati dei GBP, compatibile con i parametri elettrici di HDMI 2.0b
• Versione standard effettuata in due modi sostenente 1,1 di DisplayPort
• Supporto 4k2k60p e fino ad intensità del colore di 16 bit di WUXGA o a 1080p con più sulle velocità di rinfrescamento
• DB fisso programmabile fino a 15,5 dell'equalizzatore del ricevitore
• Controllo ad alta velocità globale o indipendente del vicolo, pre-enfasi e trasmettere oscillazione e controllo di tasso di pantano
• Io2C o il perno attaccano programmabile
• Configurabile come redriver di DisplayPort con io2C
• Scambio completo del vicolo sui vicoli principali
• Basso consumo energetico
  • – 200 Mw attivi a 6-Gbps e – 8 Mw allo stato di arresto
• 40-perno, un passo da 0,4 millimetri, 5 millimetri di × 5 millimetri, pacchetto di WQFN, perno compatibile al retimer di SN75DP159RSB
