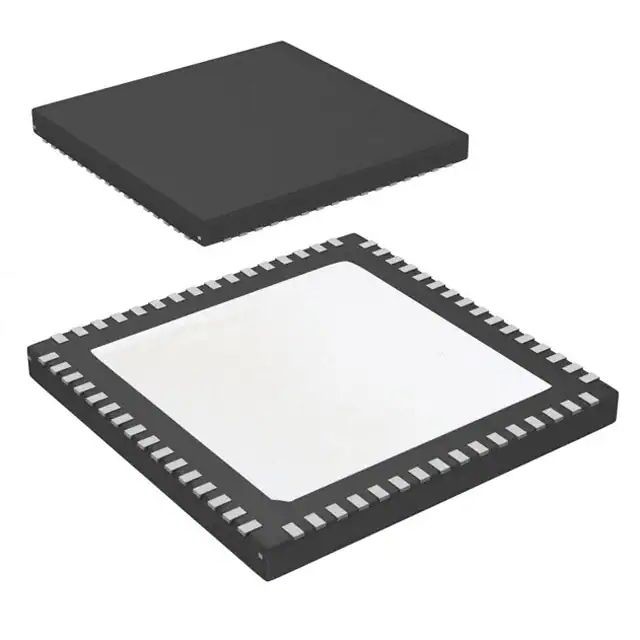

FPD-collegamento doppio III dei circuiti integrati 1080p dell'interfaccia DS90UB940TNKDRQ1 a CSI-2

Il DS90UB940-Q1 è un deserializzatore di FPD-collegamento III che, insieme ai serializzatori DS90UH949/947/929-Q1, ai convertiti 1 vicolo o a 2 correnti di FPD-collegamento III del vicolo in un MIPIFormato del ® CSI-2. Il deserializzatore può funzionare sopra coassiale asimmetrico redditizio 50-Ω o 100-Ω cavi a coppia attorcigliata schermati differenziale (STP). Recupera i dati da una o due corrente di serie di FPD-collegamento III e lo traduce in formato dell'interfaccia seriale della macchina fotografica (CSI-2) che può sostenere le video risoluzioni fino a WUXGA e a 1080p60 con 24 intensità del colore pungenti.

L'interfaccia di FPD-collegamento III sostiene trasmissione di dati audio e la video ed il controllo pieno duplex, compreso la comunicazione di SPI e di I2C, sopra lo stesso collegamento differenziale. Il consolidamento dei dati video e del controllo oltre due paia differenziali fa diminuire la dimensione ed il peso di interconnessione e semplifica la progettazione di sistema. La EMI è minimizzata mediante l'uso della segnalazione differenziale, dei dati che rimescolano e della casualizzazione di bassa tensione. In a rovescio - il modo compatibile, il dispositivo sostiene fino alle risoluzioni WXGA e 720p con 24 intensità del colore pungenti sopra un singolo collegamento differenziale.

Il dispositivo percepisce automaticamente i canali di FPD-collegamento III ed assicura una funzionalità di allineamento e di de-direzione obliqua di orologio senza l'esigenza di tutti i modelli della formazione speciale. Ciò assicura la tolleranza obliqua di fase dai disadattamento in cavi di interconnessione quali il percorso della traccia del PWB, le differenze di lunghezza di paio--paia del cavo e gli squilibri del connettore.
