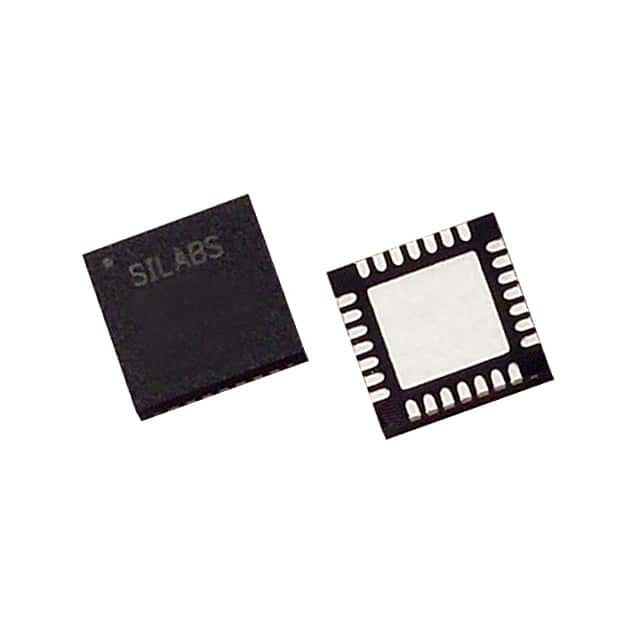

Laboratori pratici del silicio del PONTE 28VQFN di IC CP2102-GMR del ricetrasmettitore di 20mA USB

Descrizione del sistema

Il CP2102/9 è un regolatore alto-integrato del ponte di USB--UART che fornisce una soluzione semplice per l'aggiornamento delle progettazioni di RS- 232 ad USB facendo uso di un minimo delle componenti e dello spazio del PWB. Il CP2102/9 include un regolatore di funzione di velocità massima di USB 2.0, un ricetrasmettitore di USB, un oscillatore, un EEPROM o un EPROM e un canale omnibus di dati di serie asincrono (UART) con i segnali di controllo completi del modem nei 5 x 5 pacchetto di millimetro QFN-28 compatto. Nessuna altra componente esterna di USB è richiesta.
La ROM programmabile del su chip può essere utilizzata per personalizzare l'identificazione del venditore di USB, l'identificazione del prodotto, la corda di descrizione di prodotto, il descrittore di potere, il numero di rilascio del dispositivo ed il numero di serie del dispositivo come desiderato per le applicazioni dell'OEM. La ROM programmabile è a bordo programmato via USB, permettendo che il punto di programmazione sia integrato facilmente nella fabbricazione del prodotto e verificando il processo.

USB monochip al trasferimento di dati di UART

- Ricetrasmettitore integrato di USB; nessun resistenze esterne
richiesto
- Orologio integrato; nessun cristallo esterno ha richiesto
- Una ROM programmabile interna da 1024 byte per l'identificazione del venditore,
identificazione del prodotto, numero di serie, descrittore di potere, rilascio
numero e corde di descrizione di prodotto
- EEPROM (CP2102)
- EPROM (programmabile di una volta) (CP2109)
- circuito risistemato acceso del Su chip
- regolatore di tensione del Su chip
- 3,3 uscita di V (CP2102)
- 3,45 uscita di V (CP2109)
- perno e software di 100% compatibili con CP2101

Regolatore di funzione di USB
- Specificazione 2,0 di USB compiacente; velocità massima (12 Mbps)
- USB sospende gli stati di sostegno via SOSPENDE i perni

CANALE OMNIBUS DI DATI di serie asincrono (UART)
- Tutti i segnali di interfaccia del modem e di handshake
- I formati di dati hanno sostenuto:
- Pezzi di dati: 5, 6, 7 e 8
- Bit di stop: 1, 1,5 e 2
- Parità: dispari, anche, segno, spazio, nessuna parità
- Di baud rate: 300 bps - 1 Mbps
- Byte 576 ricevere amplificatore; un buffer di trasmissione da 640 byte
- Il handshake di X-On/X-Off o dell'hardware ha sostenuto
- Supporto del carattere di evento
#NAME?

Driver virtuali del porto di COM

- Impianti con le applicazioni attuali del PC del porto di COM
- Licenza senza diritti d'autore di distribuzione
- Windows 8/7/Vista/Server 2003/XP/2000
- Mac OS X /OS-9
- Linux

Driver diretto Support di USBXpress™
- Licenza senza diritti d'autore di distribuzione
- Windows 7/Vista/XP/Server 2003/2000
- Windows CE

Applicazioni di esempio
- Aggiornamento dei dispositivi dell'eredità RS-232 ad USB
- Cavo di interfaccia di USB del telefono cellulare
- Cavo di interfaccia di USB
- USB all'adattatore di serie RS-232

Tensione di rifornimento
- Auto-alimentato: 3,0 - 3,6 V
- Bus di USB autoalimentato: 4,0 - 5,25 V

Pacchetto
- 28 perno RoHS-compiacente QFN (5x5 millimetri)

Gamma di temperature: – °C 40 - +85
