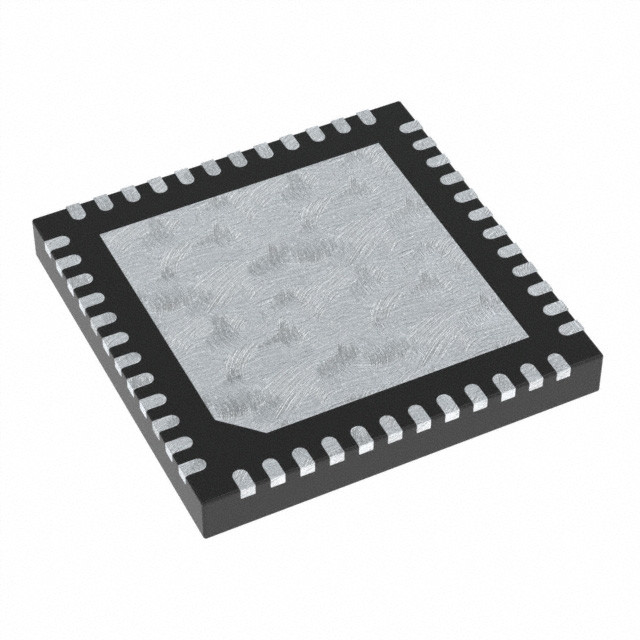

Tecnologia pratica del microchip dei circuiti integrati KSZ9031RNXCA 48QFN dell'interfaccia 3.3V

Descrizione

Il KSZ9031RNX è un ricetrasmettitore completamente integrato di strato fisico di Ethernet della triplo-velocità (10Base-T/100Base-TX/1000Base-T) per la trasmissione e la ricezione dei dati CAT-5 sul cavo standard di twisted pair unshielded (UTP).

Caratteristiche

• Ricetrasmettitore compiacente di Ethernet di 10/100/1000Mbps IEEE 802,3 monochip
• La sincronizzazione di RGMII sostiene il ritardo del su chip secondo la versione 2,0 di RGMII, con le opzioni di programmazione per il ritardo esterno ed adeguamenti di fabbricazione e le correzioni percorsi a sincronizzazione di RX e di TX
• RGMII con 3.3V/2.5V/1.8V I/Os tollerante
• il Automatico-negoziato per selezionare automaticamente il più alto raggiunge la velocità (10/100/1000Mbps) e duplex (metà/pieni)
• resistenze di termine del Su chip per le paia differenziali
• regolatore del Su chip LDO per sostenere la singola operazione del rifornimento 3.3V – richiede soltanto un FET di esterno di generare 1.2V per il centro
• Supporto enorme della struttura fino a 16KB
• uscita di orologio di riferimento 125MHz
• L'energia individua spegne il modo per consumo di energia riduttore quando il cavo non è attaccato
• Il supporto di ottimo rendimento di Ethernet (EEE) con a bassa potenza gira al minimo il modo (LPI) e l'interruzione dell'orologio per 100Base-TX/1000Base-T e trasmettere la riduzione di ampiezza con opzione 10Base-Te
• Supporto Risveglio-su-lan (WOL) con rilevazione robusta del abitudine-pacchetto
• Il LED programmabile produce per il collegamento, l'attività e la velocità
• La linea di base vaga correzione
• A sistema diagnostico basato TDR del cavo di LinkMD per identificare cablaggio di rame difettoso
• Supporto parametrico dell'albero di NAND per individuare gli errori fra il chip I/Os ed il bordo
• Modi di "loopback" per i sistemi diagnostici
• Incrocio automatico di MDI/MDI-X per individuare e correggere scambio di paia a tutte le velocità dell'operazione
• Rilevazione e correzione automatiche degli scambi di paia, della direzione obliqua di paia e delle paia di polarità
• Interfaccia della gestione di MDC/MDIO per la configurazione del registro di PHY
• Opzione del perno di interruzione
• Spenga ed i modi del risparmio di energia (continui…)

Applicazioni

• Stampante rete/del laser
• Stoccaggio allegato rete (NAS)
• Server di rete
• Lan di gigabit sulla scheda madre (GLOM)
• Ingresso a banda larga
• Router di gigabit SOHO/SMB
• IPTV
• Decoder del IP
• Console del gioco
• Media center della Triple Play (dati, voce, video)
• Convertitore di media
