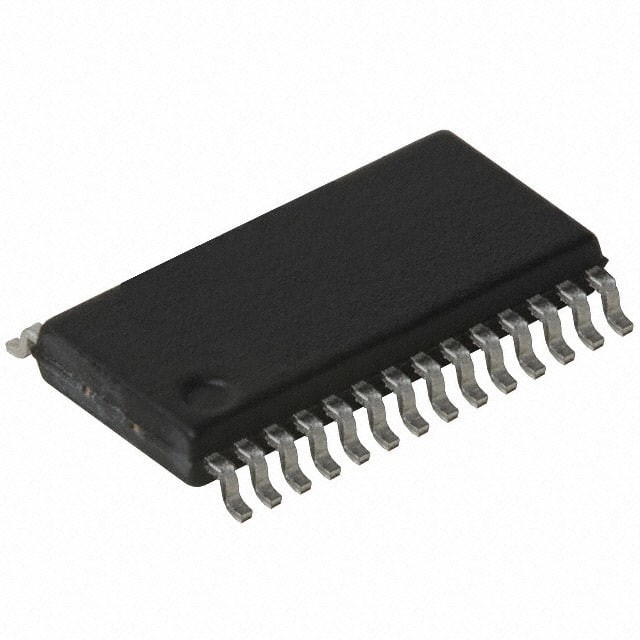

Circuiti integrati FT232RL-REEL FS 28-SSOP DI SERIE FTDI dell'interfaccia di USB UART

Descrizione

Il FT232R è USB al dispositivo di serie dell'interfaccia di UART che integra resistenze di un termine esterno di USB, di EEPROM e un circuito integrato dell'orologio che non richiede un cristallo esterno all'interno del dispositivo, semplificante USB alle progettazioni di serie e riducente il conteggio componente esterno. È stato sviluppato per lavorare efficientemente con un regolatore ospite di USB consumando come piccola della larghezza di banda totale di USB come possibile.

Caratteristiche

Il FT232R è USB all'interfaccia di serie di UART con le seguenti caratteristiche avanzate:

Singolo chip USB all'interfaccia di serie asincrona del trasferimento di dati.
Intero protocollo di USB trattato sul chip. Nessuna programmazione specifica dei firmware di USB ha richiesto.
1024 completamente integrati hanno morso EEPROM che immagazzina i descrittori del dispositivo e la configurazione dell'ingresso/uscita di CBUS.
Resistenze completamente integrate di termine di USB.
Generazione di orologio completamente integrata senza il cristallo esterno richiesto più la selezione di uscita facoltativa dell'orologio permettendo ad un'interfaccia senza colla a MCU o a FPGA esterno.
Velocità di trasmissione, da 300 baud a 3 Mbaud (RS422, RS485, RS232) ai livelli di TTL.
byte 128 ricevere il buffer di trasmissione byte da 256 e dell'amplificatore che utilizza tecnologia regolare dell'amplificatore per tenere conto alto flusso di dati.
Il porto virtuale senza diritti d'autore di COM di FTDI (VCP) ed i driver diretti (D2XX) eliminano il requisito dello sviluppo del driver di USB nella maggior parte dei casi.
Caratteristica unica di USB FTDIChip-ID™.
Perni configurabili dell'ingresso/uscita di CBUS.
Trasmetta e ricevi i segnali drive del LED.
Contributo dell'interfaccia di UART a 7 o 8 bit di stop dei pezzi di dati 1 o 2, e dispari/anche/segno/spazio/nessuna parità
Il FIFO riceve e trasmette gli amplificatori per alto flusso di dati.
Opzioni di interfaccia pungenti sincrone ed asincrone di colpo con gli stroboscopi di WR# e di RD#.
Il dispositivo ha fornito preprogrammato con il numero di serie unico di USB.
Il bus autoalimentato, auto-alimentato ed ad alta potenza del bus di sostegni ha alimentato le configurazioni di USB.
Convertitore livellato integrato di +3.3V per l'ingresso/uscita di USB.
Convertitore livellato integrato su UART e su CBUS per il collegamento fra a +1.8V ed alla logica di +5V.
Veri uscita dell'azionamento di 5V/3.3V/2.8V/1.8V CMOS ed input di TTL.
Forza configurabile dell'azionamento dell'uscita del perno dell'ingresso/uscita.
Circuito integrato di elettrico su risistemazione.
Filtrazione completamente integrata del rifornimento di AVCC - nessuna filtrazione di esterno richiesta.
Opzione di inversione del segnale di UART.
+3.3V (facendo uso dell'oscillatore esterno) all'operazione della semplice alimentazione di +5.25V (oscillatore interno).
Il funzionamento basso e USB sospendono corrente.
Consumo basso di larghezza di banda di USB.
Regolatore ospite di UHCI/OHCI/EHCI compatibile.
Velocità massima di USB 2.0 compatibile.
-40°C a 85°C ha esteso la gamma di temperatura di funzionamento.
Disponibile pacchetti SSOP e QFN-32 nel Pin senza Pb compatto di 28 (sia RoHS compiacente).

Applicazioni

• USB ai convertitori RS232/RS422/RS485
• Migliorando le unità periferiche dell'eredità ad USB
• Cavi ed interfacce del trasferimento di dati di USB del telefono cellulare e senza cordone
• MCU/PLD/FPGA di collegamento hanno basato le progettazioni ad USB
• Audio di USB e trasferimento di dati video di breve larghezza di banda
• PDA al trasferimento di dati di USB
• Lettori di USB Smart Card
• Strumentazione di USB
• Controllo industriale di USB
• Interfaccia del lettore MP3 di USB
• Lettore di schede dell'USB FLASH/scrittori
• PC del decoder - interfaccia di USB
• Interfaccia della macchina fotografica digitale di USB
• Modem dell'hardware di USB
• Modem senza fili di USB
• Lettori di codice a barre di USB
• Dongles di crittografia del software/hardware di USB
