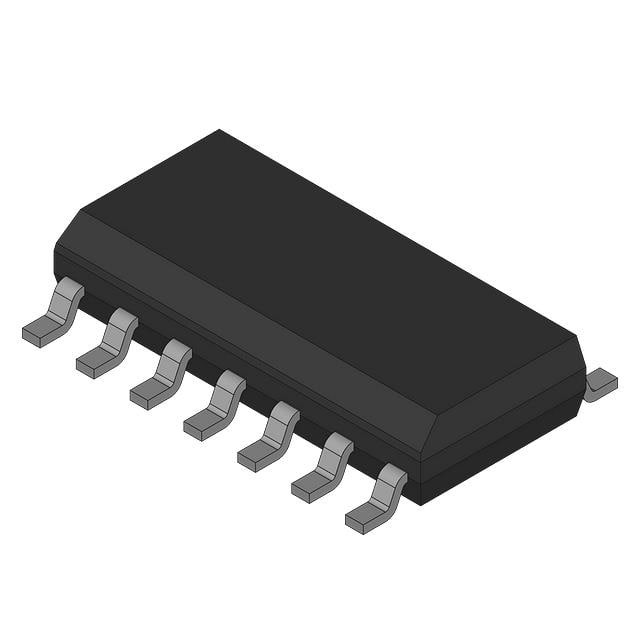

X40020S14I-B IC SUPERVISOR 2 CANAL 14SOIC Renesas Electronics America Inc.

Descrizione

L'X40020 combina il controllo di reset di accensione, il timer per cani da guardia, la supervisione della tensione di alimentazione e la supervisione secondaria, e il reset manuale, in un unico pacchetto.Riduce i requisiti di spazio per il bordo, e aumenta l'affidabilità.

Caratteristiche

• rilevamento della doppia tensione e asserzione di ripristino
¢Tre impostazioni standard di soglia di ripristino (4.6V/2.9V, 4.6V/2.6V, 2.9V/1.6V)
VTRIP2 programmabile fino a 0,9 V
¢ Regolare le tensioni di soglia di ripristino a bassa tensione utilizzando una speciale sequenza di programmazione
¢segnale di ripristino valido per VCC = 1V
¢Monitorizzare due tensioni o rilevare il fallimento di corrente
• Ricambio di batteria
• VOUT: da 5mA a 50mA da VCC; 250μA da VBATT
• Registro di rilevazione dei guasti
• Selezionabile timeout di ripristino di accensione (0,05s, 0,2s, 0,4s, 0,8s)
• Intervallo di tempo del cane da guardia selezionabile ((25ms, 200ms, 1,4s, spento)
• Input di ripristino manuale rimosso
• CMOS a bassa potenza
Corrente di standby tipica 25μA, watch dog on
corrente di stand-by tipica di 6μA, watchdog spento
corrente della batteria in modalità di riserva
• Interfaccia a due fili a 400 kHz
• funzionamento dell'alimentazione da 2,7 a 5,5 V
• pacchetti disponibili
¥14 SOIC a piombo, TSSOP
• Tensione del monitor: da 5V a 1,6V
• Sicurezza della memoria
• Disponibile senza Pb e ricottura (conforme alla RoHS)

Applicazioni

• attrezzature di comunicazione
¢ Router, hub, switch
¢ Array di disco
• Sistemi industriali
Controllo dei processi
¢ strumentazione intelligente
• Sistemi informatici
¢Computer da scrivania
¢server di rete
