Gestione di potere di 2.3V-36V PMIC, microcontroller di 48-HTSSOP O3853QDCARQ1

O3853QDCARQ1 48-HTSSOP

Descrizione: Gestione di potere specializzata - alimentazione elettrica della Multi-ferrovia di PMIC per i microcontroller nelle applicazioni sicurezza-pertinenti 48-HTSSOP -40 - 125

Caratteristiche

• Qualificato per le applicazioni automobilistiche
• AEC-Q100 si è qualificato con i seguenti risultati:
  • Grado 1 di temperatura del dispositivo: – 40°C alla temperatura ambiente di funzionamento di +125°C
  • Livello 2 di classificazione di HBM ESD del dispositivo
  • Livello C4B di classificazione del dispositivo CDM ESD
• Sicurezza-compiacente funzionale
  • Sviluppato per le applicazioni funzionali di sicurezza
  • Documentazione disponibile aiutare progettazione di sistema di iso 26262 fino a ASIL D
  • Capacità ed integrità di hardware sistematiche fino a ASIL D
• Gamma di tensione in ingresso
  • 7 a 36-V per potenza della batteria iniziale su
  • 3,8 a funzionalità completa 36-V dopo potenza della batteria iniziale su
  • 2,3 V minime durante il funzionamento dopo di sveglia
• Il rifornimento recinta (con i FETs interni)
  • 6-V Dollaro-spinta sincrona Preregulator
  • 5-V, 284-mA LDO (POSSA)
  • 3.3-V o 5-V, 350-mA LDO (MCU)
  • 2 LDOs protettivo per il rifornimento o le unità periferiche del sensore
    • 120 mA per il rifornimento 1 (VSOUT1), 20 mA del sensore per il rifornimento 2 (VSOUT2) del sensore
    • Modo d'inseguimento configurabile (che seguono Pin introdotto), o 3.3-V o tensione in uscita fissa 5-V
    • Protezione della batteria e della Breve terra
  • Pompa di carica: 6-V minimo, massimo 11-V sopra tensione della batteria
• Monitoraggio e protezione
  • Monitoraggio indipendente di sovratensione e di Undervoltage su tutte le uscite del regolatore, tensione della batteria ed offerte interne
  • I circuiti di controllo di tensione, compreso riferimento di Bandgap dell'indipendente, assicurato da tensione della batteria separata hanno introdotto il Pin
  • Autoverifica su tutto il di controllo di tensione (durante il ciclo iniziale e dopo inizio ciclo iniziato da MCU esterno)
  • Tutti i rifornimenti hanno protetto con il limite corrente e preallarme ed arresto a temperatura eccessiva
• Monitoraggio di Direzione-angolo (SAM)
  • 2 comparatori del segnale per i segnali del sensore di posizione
  • Contatore di rotazione
  • Modo a bassa potenza con periodicamente la campionatura dei segnali del sensore di posizione
  • Commutatori per Passare-attraverso i segnali del sensore a MCU
• Interfaccia del microcontroller
  • Finestra aperta e vicina o funzione domanda-risposta del cane da guardia
  • Monitor del Errore-segnale di Serratura-punto MCU
  • Stato DIAGNOSTICO per l'esecuzione le autoverifiche e della diagnostica di sistema del dispositivo
  • Stato SICURO per protezione di sistema e del dispositivo sopra guasto del sistema individuato
  • Monitor dell'orologio per l'oscillatore interno
  • Autoverifica incorporata di logica e di analogo
  • CRC sui registri di sistema e del dispositivo di configurazione come pure di memoria non volatile e sulle comunicazioni di SPI
  • Circuito di risistemazione per MCU
  • Pin diagnostico dell'uscita
• SPI con il CRC su comando più i dati
• Errore che riferisce tramite i registri di SPI per gli errori al livello di sistema ed al livello del dispositivo
• Uscita dell'Permettere-azionamento per disattivare le Elettrico fasi esterne su qualsiasi guasto del sistema individuato
• Pin diretto di sveglia dell'accensione (accensione) o Pin di CAN_WU (ricetrasmettitore o l'altra funzione)

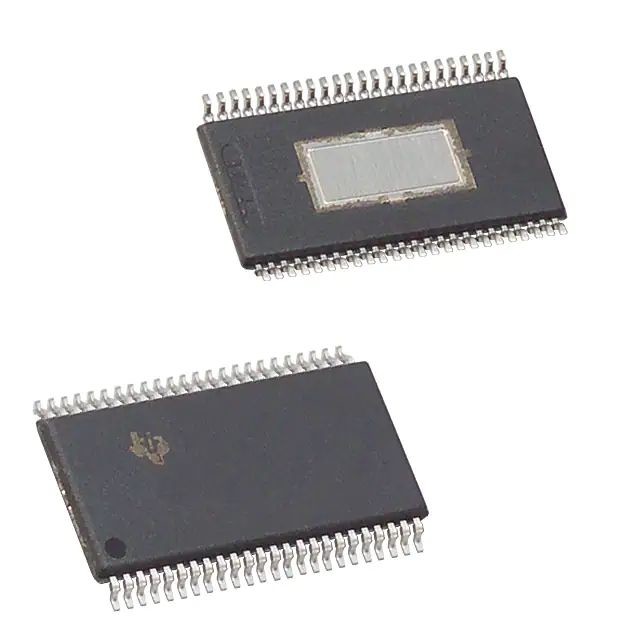

• pacchetto di 48-Pin HTSSOP PowerPAD™ IC
