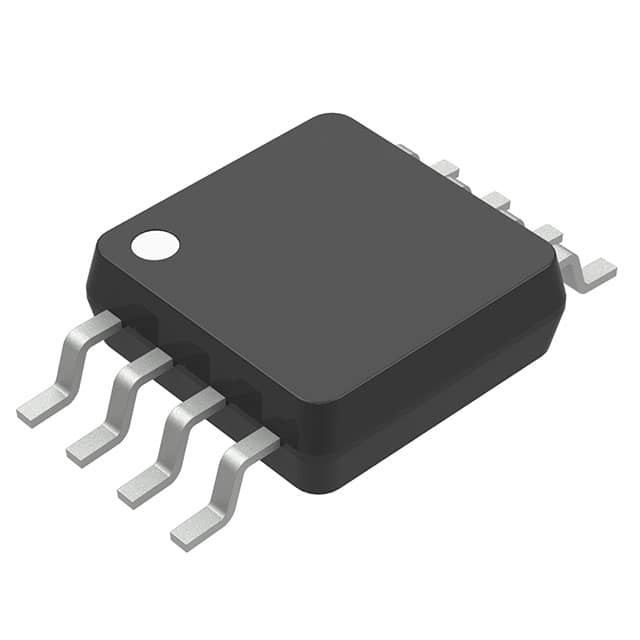

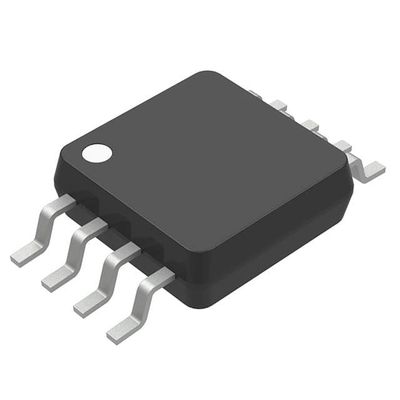

MC34161DMR2G IC SUPERVISOR 2 CANAL MICRO8 su semi

Monitori di tensione universali

Gli MC34161/MC33161 sono monitor di tensione universali destinati ad essere utilizzati in una vasta gamma di applicazioni di rilevamento della tensione.Questi dispositivi offrono al progettista di circuiti una soluzione economica per il rilevamento della tensione positiva e negativaIl circuito è costituito da due canali di confronto, ciascuno con isteresi, un ingresso di selezione di modalità unico per la programmazione dei canali, un riferimento di 2,54 V,con una tensione di carica di 20 V o più, ma non superiore a 50 V. Ogni canale del comparatore può essere configurato come invertevole o non invertevole tramite l'Input di selezione della modalità. Questo consente il rilevamento sopra, sotto e in finestra di tensioni positive e negative.La tensione minima di alimentazione necessaria per il pieno funzionamento di questi dispositivi è di 20,0 V per il rilevamento della tensione positiva e 4,0 V per il rilevamento della tensione negativa.

Caratteristiche

• Input di selezione in modalità unica consente la programmazione dei canali
• Rilevazione della tensione sopra, sotto e alla finestra
• Rilevazione della tensione positiva e negativa
• Completamente funzionale a 2,0 V per il sensore di tensione positiva e 4,0 V per il sensore di tensione negativa
• Referenza di 2,54 V con protezione limite di corrente
• Corrente di attesa bassa
• Output aperti del collettore per una maggiore flessibilità del dispositivo
• Prefisso NCV per applicazioni automobilistiche e altre applicazioni che richiedono modifiche di sito e di controllo
• Sono disponibili pacchetti privi di Pb
