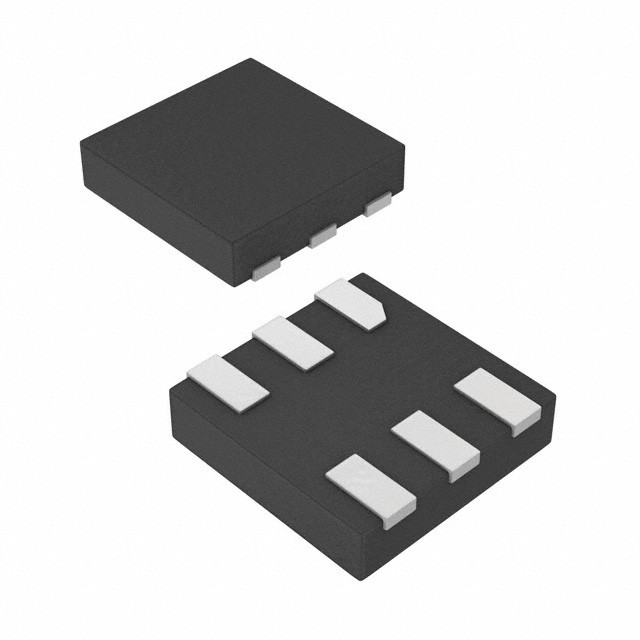

MAX6381LT29D1+T IC SUPERVISOR 1 CANAL 6UDFN Analog Devices Inc./Maxim Integrated

Descrizione generale

I circuiti di controllo del microprocessore (μP) MAX6381®MAX6390 monitorano le tensioni di alimentazione da +1,8V a +5,0V consumando solo 3μA di corrente di alimentazione a +1,8V.Ogni volta che il VCC scende al di sotto delle soglie di ripristino stabilite in fabbrica, l'uscita di reset afferma e rimane affermata per un periodo minimo di timeout di reset dopo che VCC supera la soglia di reset.in incrementi di circa 100 mVSono disponibili sette ritardi minimi di timeout di ripristino che vanno da 1ms a 1200ms.

Caratteristiche

* Voltaggi di soglia di reset di fabbrica che vanno da +1,58V a +4,63V in incrementi di circa 100mV
* Accuratezza della soglia di reset del ±2,5% su temperatura (da -40°C a +125°C)
* Sette periodi di timeout di reset disponibili: 1ms, 20ms, 140ms, 280ms, 560ms, 1120ms, 1200ms (min)
* 3 Impostare le opzioni di uscita
Push-Pull a bassa pressione
Push-pull attivo ad alta pressione
Discarica attiva a bassa portata
* Restituire lo stato di uscita garantito Valido fino a VCC = 1V
* Input di ripristino manuale (MAX6384/MAX6385/MAX6386)
* RISETTAZIONE ausiliaria IN (MAX6387/MAX6388/MAX6389)
* Timeout di ripristino VCC (1120ms o 1200ms) / Manuale
Ripristinare il Timeout (140ms o 150ms) (MAX6390)
* Immunità transitoria VCC negativa
* Basso consumo di energia di 6μA a +3,6V e 3μA a +1,8V
* Pin Compatibile con MAX809/MAX810/MAX803/MAX6326/MAX6327/MAX6328/MAX6346/MAX6347/MAX6348, e MAX6711/MAX6712/MAX6713
* Piccoli pacchetti SC70 e μDFN a 4/3.

Applicazioni

Calcolatori
Controller
Strumenti intelligenti
Critico μP e μC
Monitoraggio della potenza
Portatile/batteria
Apparecchiature alimentate
Sistemi a doppia tensione
