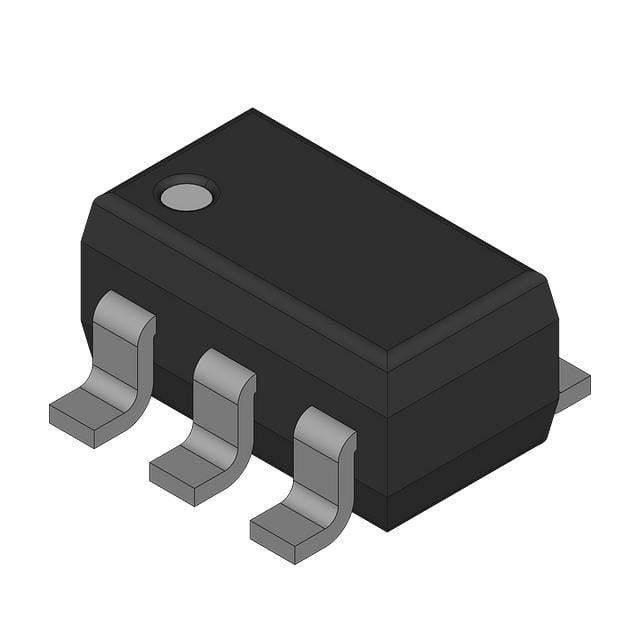

MAX6831TZUT SUPERVISORE IC 2 CANALI SOT23-6 Analog Devices Inc./Maxim Integrated

Descrizione generale

I MAX6826 MAX6831 sono circuiti di supervisione microprocessore (μP) a ultra bassa tensione progettati per monitorare due alimentatori e hanno funzioni di ripristino manuale e controllo dell'input.Questi dispositivi affermano un ripristino del sistema se uno qualsiasi degli approvvigionamenti monitorati scende al di sotto delle soglie preprogrammate, e mantenere il reset per un periodo minimo di timeout dopo che le forniture superano la soglia.I supervisori dei microprocessori migliorano significativamente l'affidabilità e la precisione del sistema rispetto a circuiti integrati separati o componenti discretiQuesti dispositivi monitorano le tensioni primarie da +1,8V a +5,0V e le tensioni secondarie da +0,9V a +2,5V. Questi dispositivi sono garantiti nel corretto stato per VCC fino a +1,0V.

Caratteristiche

● Monitorare le alimentatorie VCC primarie da +1.8V
a +5,0V e alimentatori VCC2 secondari
da +0,9V a +2,5V
● RESET IN regolabile dall'utente fino a +0,63V
(MAX6826/MAX6827/MAX6828)
● 140ms (min) Ritardo di timeout
● 1.6s Periodo di time-out del cane da guardia
● Input di ripristino manuale
● Tre opzioni di ripristino dell'uscita
Push-Pull RESET
Push-Pull RESET
RISET di scarico aperto
● Ripristino garantito valido fino a VCC = +1,0V
● Immunità ai transitori di VCC brevi negativi
● Nessun componente esterno
● Piccoli pacchetti SOT23 a 6 pin

Applicazioni

● Apparecchiature portatili/a batteria
● Controller incorporati
● Strumenti intelligenti
● Monitoraggio dei μP critici
● Sistemi multivoltaggi
