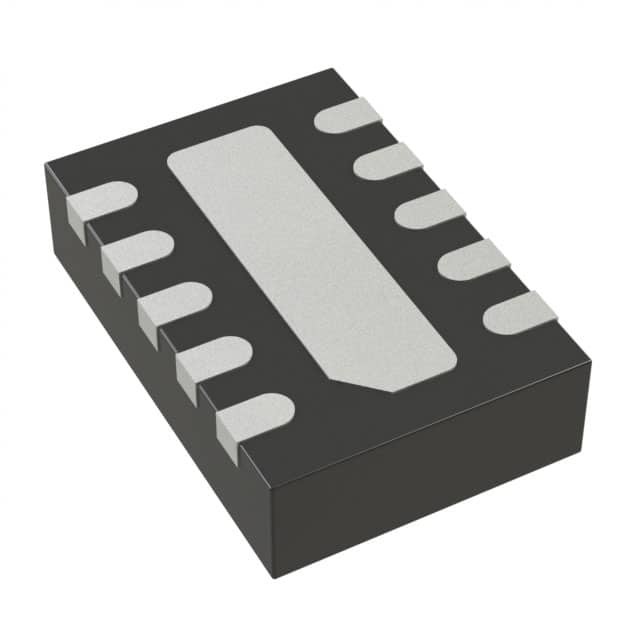

LTC2919HDDB-2.5#TRMPBF SUPERVISORE IN IC 3 CANALI 10DFN Analog Devices Inc.

Descrizione

L'LTC®2919 è un monitor a doppio ingresso destinato a una varietà di applicazioni di monitoraggio del sistema.La selezione della polarità e un'uscita di riferimento tamponata consentono al LTC2919 di monitorare le sorgenti positive e negative per le condizioni di sottovoltaggio (UV) e sovvoltaggio (OV).
I due ingressi regolabili hanno una soglia nominale di 0,5 V, con una precisione di soglia stretta dell'1,5% su tutta la gamma di temperature di funzionamento.Il filtro dei guasti garantisce che le uscite funzionino in modo affidabile senza false innescazioniUna soglia precisa al pin VCC fornisce un terzo monitor di alimentazione di ingresso per un'alimentazione da 2,5 V, 3,3 V o 5 V.

Caratteristiche

■ due ingressi regolabili a bassa tensione (0,5 V)
■ UVLO accurato fornisce un terzo ingresso del monitor
■ RST, OUT1 e OUT2 a scarico aperto
■ Polarità di ingresso selezionabile per pin permette di ottenere i raggi UV negativi
e monitoraggio dei VO
■ Precisione garantita della soglia: ±1,5%
■ Regulatore di shunt 6,5 V per funzionamento ad alta tensione
■ Corrente quiescente a bassa tensione di 50 μA
■ Referenza a 1V tamponata per il compensamento negativo dell'offerta
■ Rifiuto dei guasti di ingresso
■ Periodo di timeout di ripristino regolabile
■ Componenti di risparmio di timeout interni selezionabili
■ Basse uscite garantite con VCC = 0,5 V
■ Risparmio di spazio 10 piombo 3 mm × 2 mm DFN e MSOP
Pacchi

Applicazioni

■ Calcolatori da tavolo e notebook
■ Servitori di rete
■ Core, monitor di I/O
■ industria automobilistica
