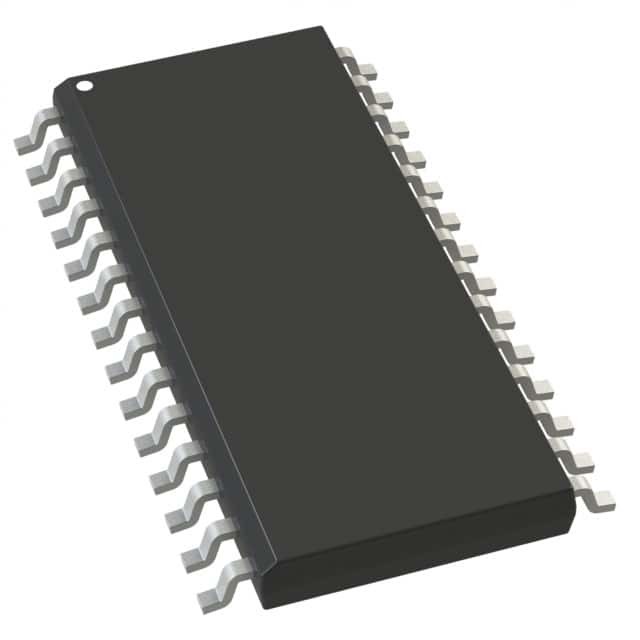

ADM1060ARUZ IC SUPERVISOR 7 CANAL 28TSSOP Analog Devices Inc.

Descrizione generale

L'ADM1060 è un dispositivo di supervisione/sequenziamento programmabile che offre una soluzione a chip singolo per il rilevamento e il sequenziamento di più errori di alimentazione nei sistemi di comunicazione.

Caratteristiche

Errori rilevati su 7 forniture indipendenti
• 1 Alimentazione ad alta tensione (fino a 14,4 V)
• 4 alimentatori a sola tensione positiva (fino a 6 V)
• 2 alimentatori a tensione positiva/negativa (fino a +6V O
fino a -6V)
Detettore di controllo Input-Timeout programmabile
da 200 ms a 12,8 secondi
4 Input di logica di scopo generale
Blocco logico programmabile - controllo logico combinatorio e di sequenziamento di tutti gli ingressi e le uscite
9 Motori di uscita programmabili
• Collettore aperto (richiede una resistenza esterna)
• Collettore aperto con trazione interna a VDD
• Rapido allungamento interno a VDD
• Collettore aperto con trazione interna a VPn
• Rapido allineamento interno a VPn
• Alto azionamento pompato a carica interna (per uso con
FETS-DOP (solo dal 1 al 4)
EEPROM- 512 byte
Interfaccia di bus a fili 2 standard industriale (SMBus)
DOP garantita bassa con VPn, VH=1V

Applicazioni

Sistemi di ufficio centrale
Servitori
Consigli di rete per le infrastrutture
Carte di sistema multi-voltaggio ad alta densità
