MIC803-26D3VC3-TR IC SUPERVISOR 1 CANAL SC70-3 Tecnologia dei microchip

Descrizione generale

Il MIC803 è un supervisore a una sola tensione con uscita di ripristino a scarico aperto che fornisce un monitoraggio accurato dell'alimentazione e la generazione di ripristino nei sistemi basati su microprocessore.La funzione del dispositivo è quella di attivare un segnale di ripristino se la tensione di alimentazione scende al di sotto della tensione di soglia di ripristino, e mantenere tale ripristino per il periodo di timeout di ripristino una volta che l'alimentazione supera la tensione di soglia di ripristino.
Il MIC803 consuma solo 4,5 μA di corrente di alimentazione e offre tre periodi di ritardo di ripristino di 20ms, 140ms e 1120ms (min).63V per accogliere 3.0V, 3.3V e 5.0V. È disponibile nei pacchetti compatti a 3 pin SC-70 e SOT-23.

Caratteristiche

• corrente di alimentazione di 4,5 μA (tipica) a 3,6 V
• uscita a scarico aperto/RESET
• /RESET rimane valido con VCC fino a 1V
• Opzioni di timeout di ripristino di 20 ms, 140 ms o 1120 ms (minimo)
• Opzioni di soglia di tensione prestabilita da 2,63V a 4,63V
• accuratezza della soglia di tensione del 2,5% rispetto alla temperatura

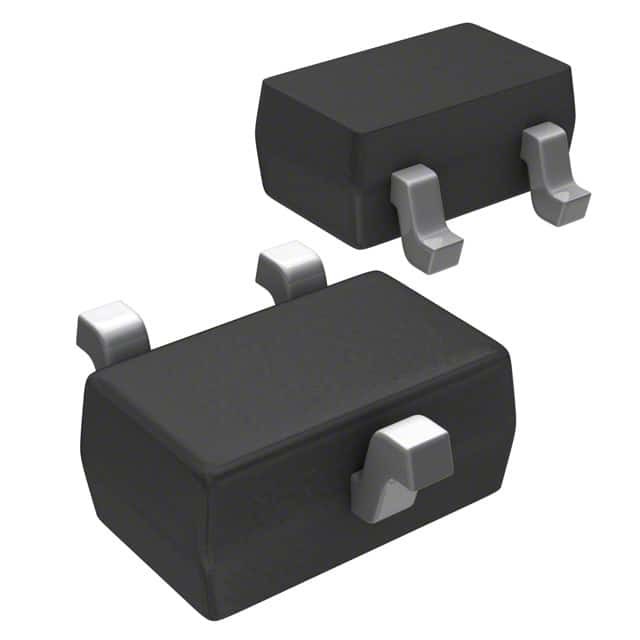

• Pacchetto SC70-3 a 3 pin (2.0 mm × 2.1 mm)
• pacchetto SOT-23 a 3 pin (2,3 mm × 2,9 mm)
• intervallo di temperatura di giunzione da -40 ̊C a +125 ̊C

Applicazioni

• Monitoraggio della potenza di un microcomputer
• attrezzature portatili
• Dischi a stato solido
• stampanti/computer
• Controller incorporati
