MAX16033PLB29+T IC SUPERVISOR 1 CANAL 10UDFN Analog Devices Inc./Maxim Integrated

Descrizione generale

I circuiti di supervisione MAX16033 MAX16040 riducono la complessità e il numero di componenti richiesti per le funzioni di monitoraggio dell'alimentazione e di controllo della batteria nei sistemi microprocessore (μP).I dispositivi migliorano significativamente l'affidabilità e la precisione del sistema rispetto ad altri circuiti integrati o componenti discreti. Il MAX16033 MAX16040 fornisce il reset μP, il passaggio della batteria di riserva, l'avviso di guasto di corrente, il watchdog e le funzionalità di gating abilitate al chip.

Caratteristiche

* bassa tensione di alimentazione di 1,2 V
* Monitoraggio di precisione delle tensioni di alimentazione 5,0V, 3,3V, 3,0V e 2,5V
* Comparatore indipendente di interruzione di corrente
* Input di ripristino manuale rimosso
* Timer per cani da guardia, 1.6s Timeout
* Indicatore di uscita della batteria
* RESETIN ausiliario regolabile dall' utente
* Corrente di alimentazione quiescente a bassa tensione di 13 μA
* Due strutture di output disponibili:
Ripristino attiva-basso
Ripristino di scarico aperto attivo-basso
* Reset a bassa tensione attivo valido fino a 1,2 V
* Immunità transitorio da alimentazione
* 140 ms (min) Periodo di timeout di reset

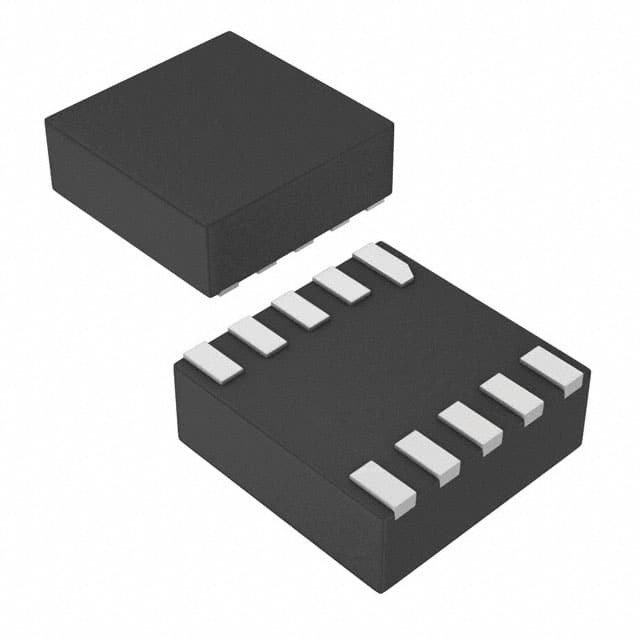

* Piccoli pacchetti μDFN da 2 mm x 2 mm, 8 pin e 10 pin

Applicazioni

Apparecchiature portatili/a batteria
Equipaggiamento POS
Monitoraggio della potenza critica μP/μC
Set-Top Box
Controller
Calcolatori
Macchine per fax
Controllo industriale
Orologi in tempo reale
Strumento intelligente
