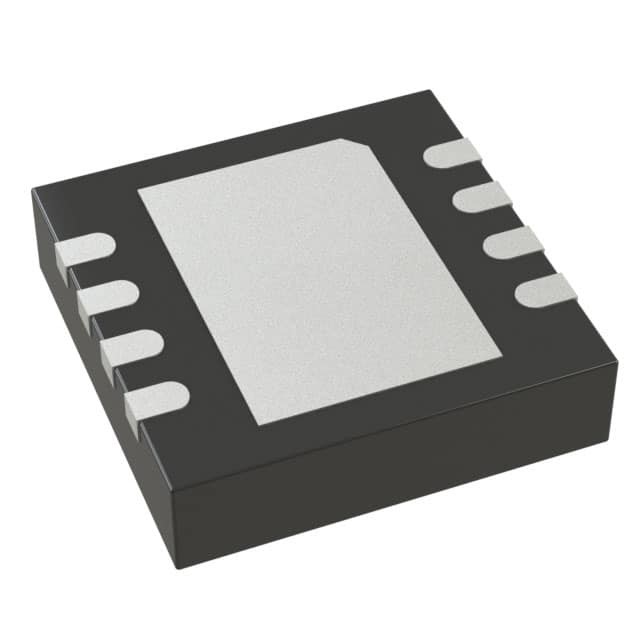

LTC2960IDC-1#TRMPBF SUPERVISORE IN IC 2 CANALI 8DFN Analog Devices Inc.

Descrizione

L'LTC®2960 è un monitor di tensione di ingresso a due entrate ad alta tensione a nano corrente, ideale per applicazioni di batterie multicellulari.Il circuito di controllo monitora l'input ADJ e tira l'uscita RST bassa quando l'input scende al di sotto della sogliaUn periodo di timeout di reset ritarda il ritorno dell'uscita RST ad uno stato elevato quando l'input supera la soglia.Il comparatore di riserva consente di rilevare le condizioni di tensione con un ingresso non invertente, IN+(LTC2960-1/LTC2960-3) o un ingresso di inversione, IN?? (LTC2960-2/LTC2960-4). Per l'attivazione esterna dell'uscita di ripristino è fornito un ingresso di ripristino manuale (MR).

Caratteristiche

● Corrente quiescente 850nA
● Distanza di funzionamento: 2,5 V < VCC < 36 V
● 1,5% (massimo) di precisione rispetto alla temperatura
● Limita di ripristino regolabile
● Ampia gamma di temperature (da 40°C a 125°C)
● Limita regolabile IN+/IN
● Input di ripristino manuale
● Pacchetti DFN e TSOT-23 (ThinSOTTM) compatti da 2 mm × 2 mm a 8 piombo

Applicazioni

● Attrezzature portatili
● Attrezzature alimentate a batteria
● Sistemi di sicurezza
● Sistemi automobilistici
