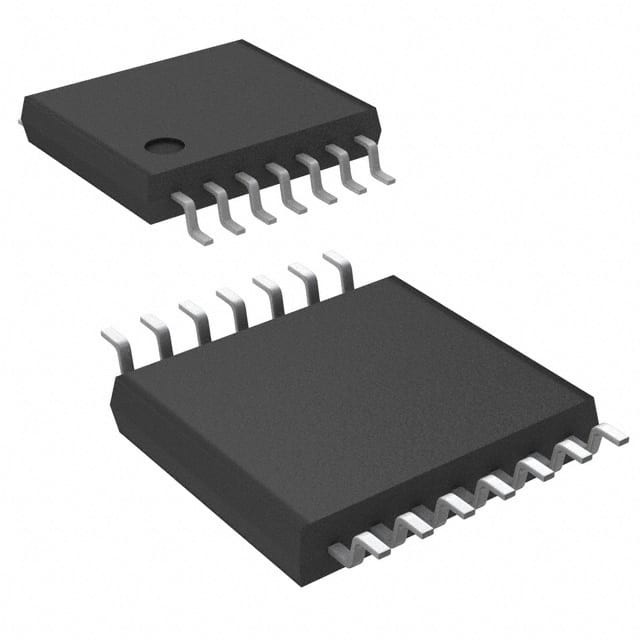

X5043V14I IC SUPERVISOR 1 CANAL 14TSSOP Renesas Electronics America Inc.

Supervisore CPU con EEPROM 4K SPI

Questi dispositivi combinano quattro funzioni popolari, Power-on Reset Control, Watchdog Timer, Supply Voltage Supervision e Block Lock Protect Serial EEPROM Memory in un unico pacchetto.Questa combinazione riduce il costo del sistema, riduce il fabbisogno di spazio e aumenta l'affidabilità.

Caratteristiche

•Low VCCDetection e Assertion di reset
- Quattro soglie standard di reset voltage 4,63V, 4,38V, 2,93V, 2,63V
- Riprogramma la bassa tensione di soglia VCCreset utilizzando una speciale sequenza di programmazione.
- Segnale di reset valido per VCC= 1V
• Timer per cani da guardia con time-out selezionabile
• Lunga durata della batteria con basso consumo energetico
- < 50 μA corrente di standby massima, watch dog on
- < 10 μA corrente di standby massima, monitor spento
• 4Kbits di EEPROM ¥1M Durata del ciclo di scrittura
• Salvare i dati critici con Block LockTMMemory
- Proteggere 1/4, 1/2, tutto o niente della matrice EEPROM
• Protezione da scrittura involontaria
- Scrivere abilitare il blocco
- Scrivi proteggere pin
• Interfaccia SPI - Frequenza di clock di 3,3 MHz
• Minimizza il tempo di programmazione
- Modulo di scrittura a 16 byte
- Tempo di scrittura di 5 ms (tipico)
• Pacchetti disponibili
- 8 Ld MSOP, 8 Ld SOIC, 8 Ld PDIP
- 14 Ld TSSOP
• Disponibile senza Pb Plus Anneal (RoHS Compliant)

Applicazioni

• attrezzature di comunicazione
- Router, hub, switch
- Set Top Box.
• Sistemi industriali
- Controllo dei processi
- Strumentazione intelligente
• Sistemi informatici
- Computer da scrivania
- Server di rete
• Attrezzature a batteria
