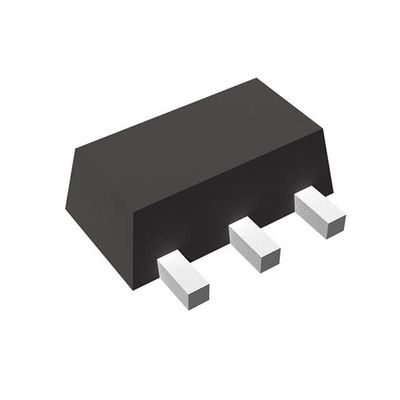

R3111H271A-T1-FE IC SUPERVISOR 1 CANAL SOT89-3 Nisshinbo Micro Devices Inc.

Linea esterna

La serie R3111x è costituita da circuiti integrati di rilevamento di tensione basati su CMOS con elevata precisione di soglia del rilevatore e corrente di alimentazione ultra-bassa,che può funzionare a una tensione estremamente bassa ed è utilizzato per il ripristino del sistema ad esempioCiascuno di questi circuiti integrati è costituito da un'unità di riferimento di tensione, da un comparatore, da resistori per la regolazione delle soglie dei rilevatori, da un driver di uscita e da un circuito di isteresi.La soglia del rivelatore è fissata internamente con elevata precisione e non richiede alcuna regolazione.
Sono disponibili tre tipi di uscita, Nch tipo a scarico aperto, Nch tipo a scarico aperto e CMOS.e può essere alimentato da una singola batteria.
Sono disponibili sei tipi di pacchetti, TO-92, SOT-89, SOT-23-3, SOT-23-5, SC-82AB e SON1612-6.

Caratteristiche

• Corrente di alimentazione tipo 0,8μA (VDD=1,5V)
• Intervallo di tensione di funzionamento0.7V a 10.0V (Topt=25°C)
• Limita del rilevatore0.9V a 6.0V
• Limite di accuratezza del rilevatore
• Coefficiente di derivazione di temperatura della soglia del rilevatore............tipo ± 100 ppm/°C
• Tipi di uscita: Nch Open Drain L, Nch Open Drain H e CMOS
• pacchetti..........................................................TO-92, SOT-89, SOT-23-3, SOT-23-5, SC-82AB, SON1612-6

Applicazioni

• Ripristino della CPU e del circuito logico
• Controllo delle batterie
• Comparatore di finestre
• Circuito di formazione delle onde
• Circuito di riserva della batteria
• Detettore di interruzione di corrente
