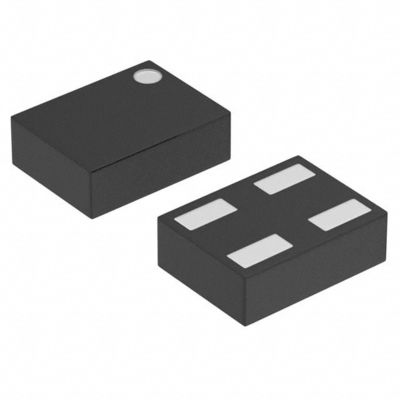

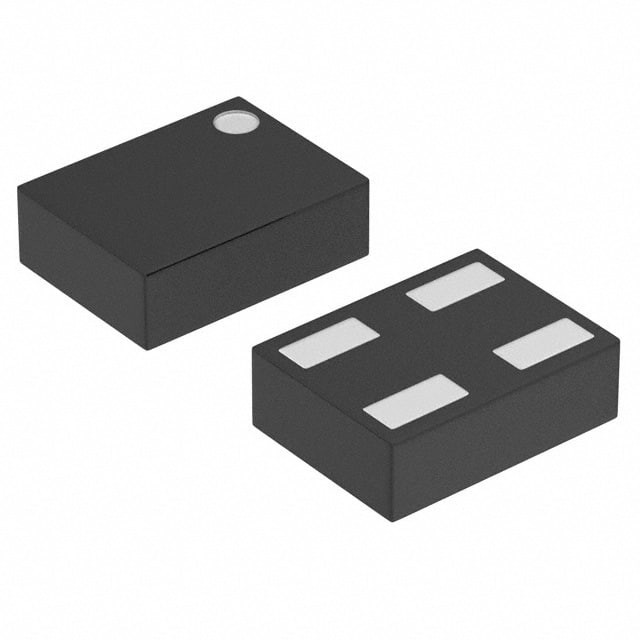

XC6119C25A7R-G IC SUPERVISOR 1 CANAL 4USPN Torex Semiconductor Ltd.

■ DESCRIPZIONE GENERALE

La serie XC6118 è un rivelatore di tensione a basso consumo energetico con un'alta precisione di rilevamento, prodotto utilizzando il processo CMOS e le tecnologie di taglio laser.Dal momento che il pin sensore è separato dal pin di alimentazioneL'XC6118 può mantenere lo stato di rilevamento anche quando la tensione dell'alimentazione monitorata scende a 0V.un tempo di ritardo di rilascio può essere regolato dal condensatore esterno collegato al pin CdIl pin VOUT è disponibile sia in configurazione CMOS che in N-channel open drain output.

■ FUNZIONALITÀ

Alta precisione: ± 2% (tensione di rilevamento 1,5 V)
:± 30mV(Tensione di rilevamento < 1,5V)
Basso consumo di energia: 0,4μ A (Rilevazione, VIN=1,0V) (TYP.)
: 0,8μ A(Rilascio, VIN=1,0V) ((TYP.)
Distanza di rilevamento della tensione: 0,8 V 5,0 V (a incrementi di 0,1 V)
Intervallo di tensione di funzionamento: 1,0 V 6,0 V
Caratteristiche di temperatura: ± 100 ppm/°C (TYP.)
Configurazione di uscita: CMOS, scarico aperto a N-canale
Intervallo di temperatura di funzionamento: -40°C +85°C
Pin sensoriale separato: separazione dell' alimentatore
Tempo di ritardo integrato: tempo di ritardo di rilascio regolabile
Pacchi: USP-4, SOT-25

■ Applicazioni

Circuiti di reset del microprocessore
Dispositivi per il monitoraggio della tensione di carica
Circuiti di ricambio di riserva della batteria di memoria
Circuiti di rilevamento di guasti di corrente
