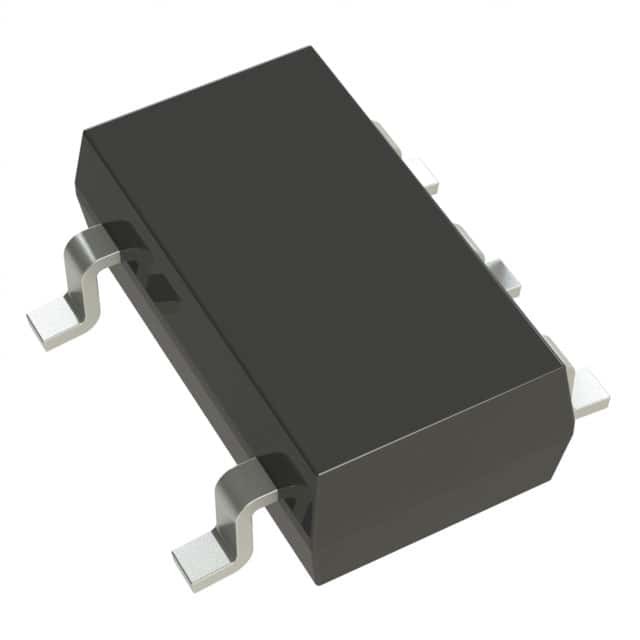

MIC2774N-31YM5-TR IC SUPERVISOR 2 CHANNEL SOT23-5 Tecnologia dei microchip

Descrizione generale

Il MIC2774 è un supervisore di alimentazione doppia che fornisce il monitoraggio della sottovolta, la capacità di ripristino manuale e la generazione di ripristino di accensione in un pacchetto SOT-23 a 5 pin compatto.Le caratteristiche includono due rivelatori di sottovolta, uno fisso e uno regolabile, e una scelta di uscite di ripristino. Un rilevatore di sottovoltaggio confronta il VDD con una soglia fissa.l'input regolabile dall'utente è confrontato con un valore di riferimento di 300 mVQuesta bassa tensione di riferimento consente il monitoraggio di tensioni inferiori a quelle supportate dai precedenti circuiti integrati supervisori.

Caratteristiche

• Controlla due sorgenti di alimentazione indipendenti per condizioni di sotto tensione
• Un input fisso e un input regolabile dall'utente
• Scelta di dieci soglie programmate in fabbrica
• L'ingresso regolabile permette di monitorare alimentatori fino a 0,3 V
• Genera un impulso di ripristino di accensione di 140 ms (min.)
• Input di ripristino manuale
• Scelta di uscite di reset a alto, basso o a scarico libero
• Gli ingressi possono essere tirati al di sopra del VDD (massimo 7 V)
• /RST uscita valida fino a 1,2 V
• corrente di alimentazione ultra-bassa, 3,5 μA tipica
• Rifiuta transienti di input brevi
• pacchetto 5 pin SOT-23 IttyBittyTM
• Aggiornamento compatibile con pin per MAX6306/09/12

Applicazioni

• Monitoraggio del processore ASIC o del nucleo FPGA e delle tensioni di I/O
• PDA, PC portatili
• Controller incorporati
• Sistemi di telecomunicazione
• Fonti di alimentazione
• sistemi wireless/cellulari
• Hardware di rete
