STM795SM6F IC SUPERVISOR 1 CANALE 8SO STMicroelettronica

Descrizione riassuntiva

I supervisori STM690/704/795/802/804/805/806 sono dispositivi autosufficienti che forniscono funzioni di supervisione del microprocessore con la capacità di non volatizzare e proteggere la LPSRAM esterna da scrittura.Un punto di riferimento e un comparatore di tensione di precisione monitorano l'ingresso VCC per una condizione fuori tolleranzaQuando si verifica una condizione VCC non valida, l'uscita di reset (RST) viene forzata a un livello basso (o alto nel caso di RST).Questi dispositivi offrono anche un timer di controllo (ad eccezione di STM704/795/806) e un comparatore di interruzioni di corrente (ad eccezione di STM795) per fornire al sistema un avviso anticipato di un'imminente interruzione di corrente.

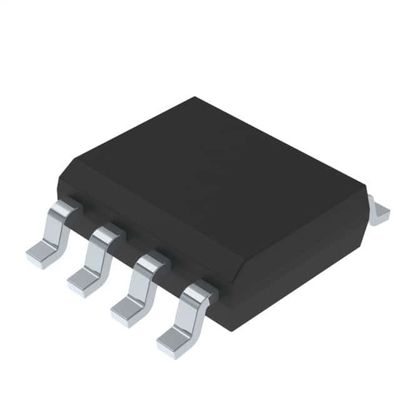

Questi dispositivi sono disponibili in un pacchetto SOIC standard a 8 pin o in un pacchetto TSSOP a 8 pin che consente di risparmiare spazio.

RISUNTO delle caratteristiche

■ RST O RST PUTUT
■ NVRAM SUPERVISOR per LPSRAM esterne
■ GATING a CHIP (solo STM795) per LPSRAM esterno (7ns max PROP DELAY)
■ Input di reset manuale (PUSH-BOTON)
■ 200 ms (TYP)
■ TEMPERATORE per cani da guardia - 1,6 secondi (TYP)
■ CONVOLTATORE automatico a batteria
■ CURRENTE di alimentazione a batteria bassa - 0,4 μA (TYP)
■ COMPARATORE POWER-FAIL (PFI/PFO)
■ corrente di alimentazione bassa - 40 μA (TYP)
■ RST garantita (RST) ASSERTAZIONE DOWN a VCC = 1,0V
■ TEMPERATURA OPERATIVA: ¥40°C a 85°C (di grado industriale)
